Paso 2: Diseño de bloques

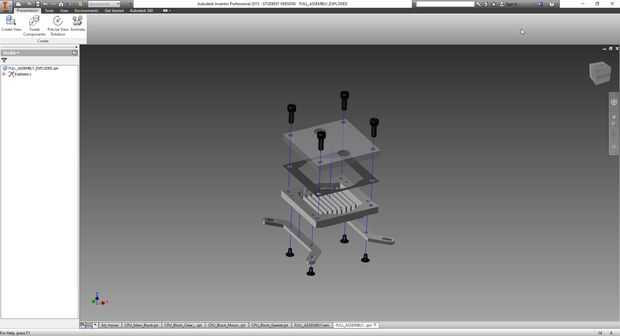

Yo utiliza Autodesk Inventor para crear un modelo 3D del bloque para determinar las dimensiones del bloque final y para generar el código g para CNC.

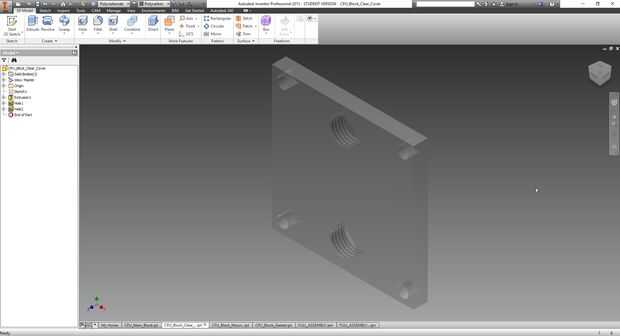

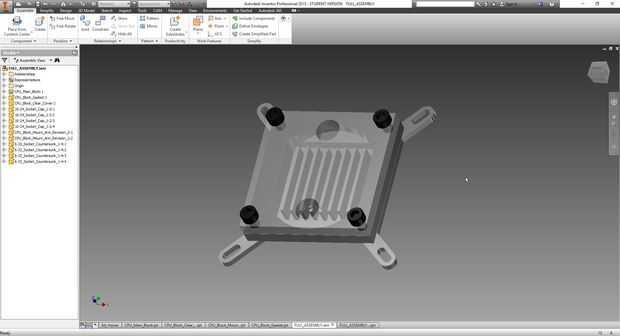

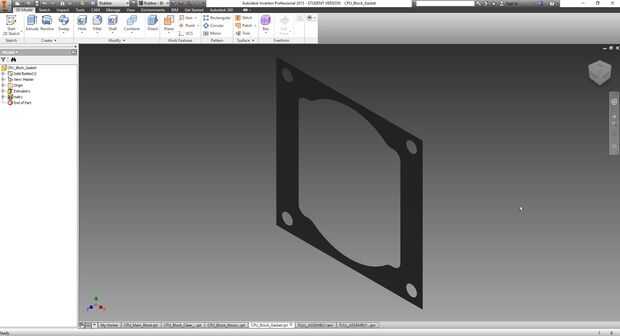

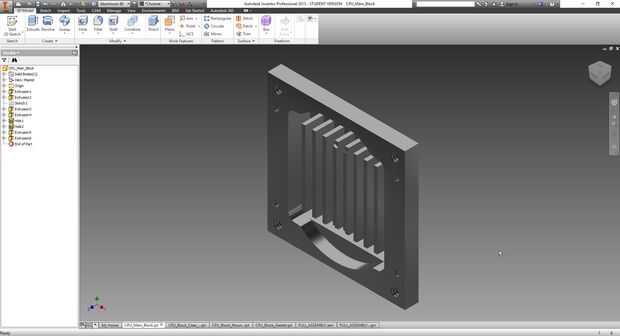

El diseño general del bloque tiene una cubierta de policarbonato transparente que es montada en una base de aluminio y sellada con una junta. La base de aluminio tiene un bolsillo mecanizado con aletas en la parte superior donde el agua fluye a través, así como un contorno alrededor de la parte inferior. Se utilizan ocho agujeros roscados para fijar la placa de policarbonato de superior, así como los brazos de montaje. Los accesorios de refrigeración por agua se roscan directamente en la tapa superior de policarbonato.

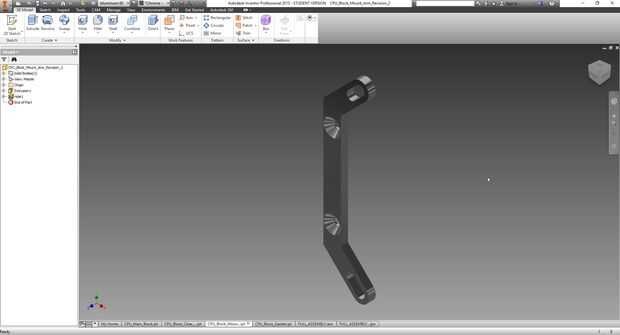

Los brazos de montaje son desmontables para permitir el accesorio de brazos de recambio para adaptarse a tamaños de enchufe diferente, o un sistema de montaje personalizado para otros usos.
Diseño del bloque también debían tener en cuenta la separación de los componentes de la Motherboard, Tarjeta madre, así como las limitaciones de mis herramientas. Para obtener la holgura apropiada, diseñé el bloque a tiene un 3/8 "x 1/4" profundidad contorno fresado alrededor del perímetro de la parte inferior del bloque. Para las herramientas, he decidido utilizar un molino de extremo de 1/8" para obtener tantas aletas como sea posible dentro del bloque manteniendo una profundidad razonable para el bolsillo. Cubriré esto en más detalle más adelante.
