Bloque de la moneda de la vida real (4 / 12 paso)

Paso 4: Tableros electrónicos

Los dos circuitos se hicieron por separado tarjetas.
Uno es utilizado como un temporizador. Es responsable de hacer que el servo gire 360 grados cada vez que activa.
El segundo es un amplificador. Se utiliza para escuchar el reproductor de mp3 sonido en un parlante común. Los dos tableros trabajan a 4,8 voltios de las baterías recargables.

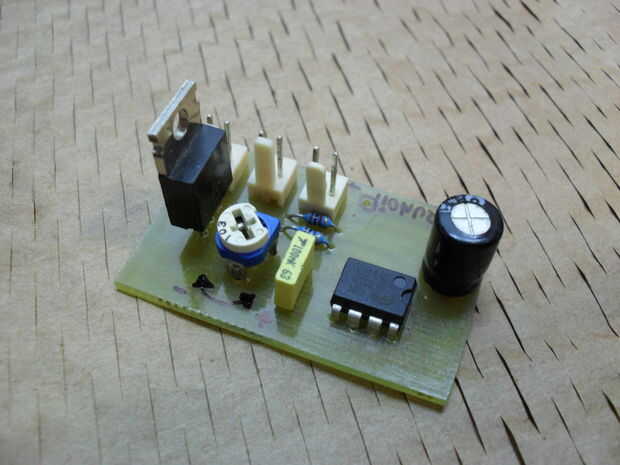

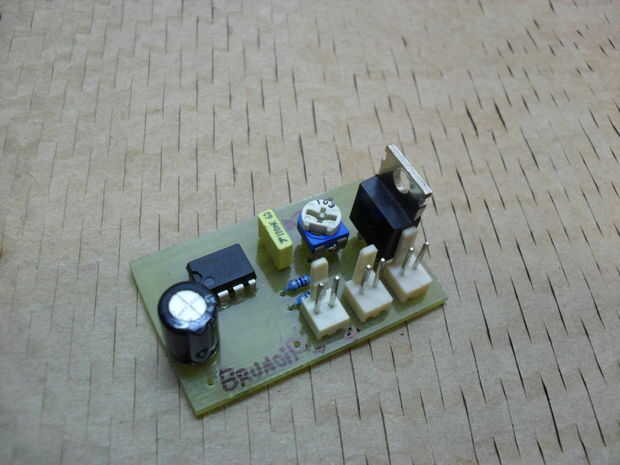

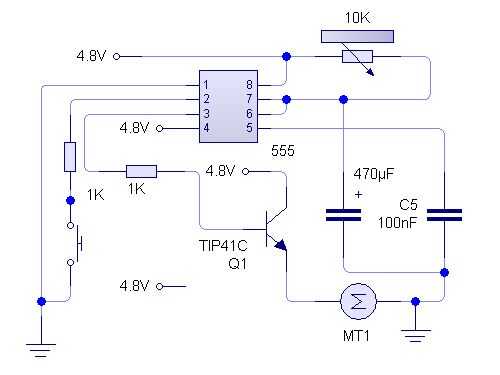

Contador de tiempo:
1 - NE555
1 - 100nf condensador
2-1k resistencias
1 - condensador de 470uf
1 - transistor tip41c
preset 1-10k

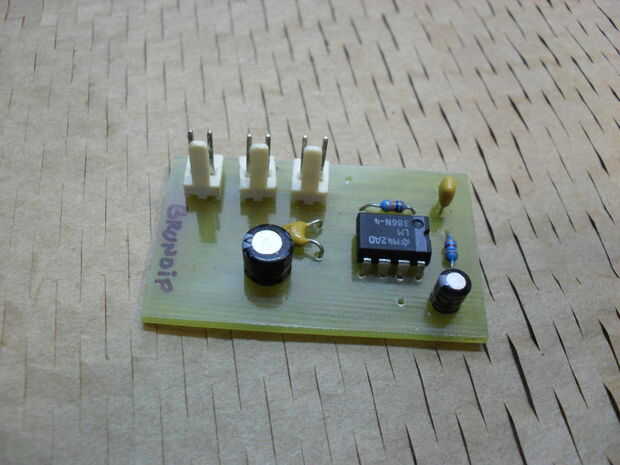

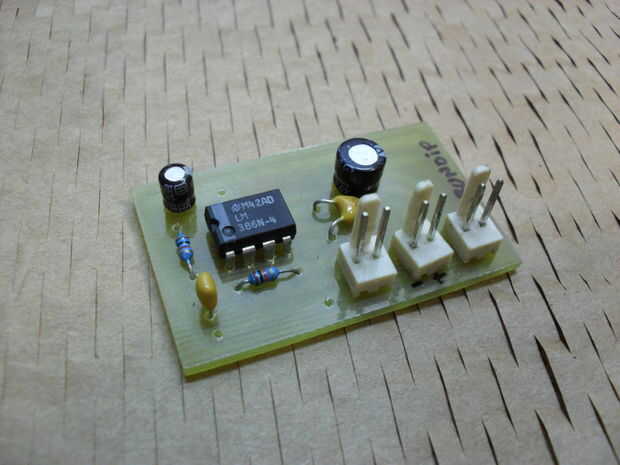

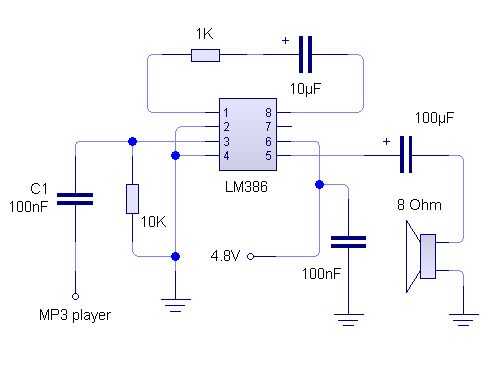

Amplificador:
1 - LM386
2 - 100nf condensador
1 - 100uf condensador
1 - 10uf condensador
1-10k resistencia.
1-1k reistor.

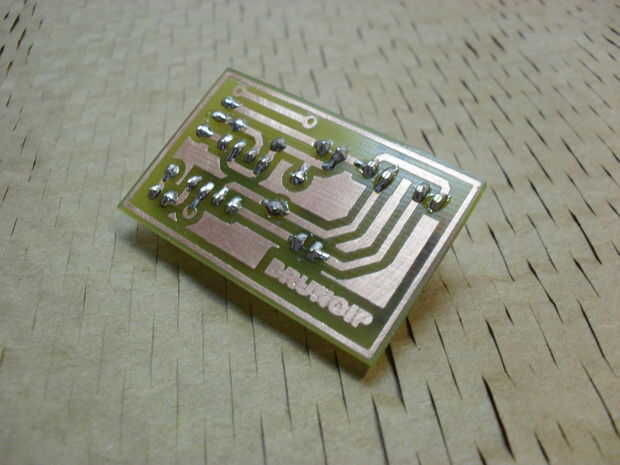

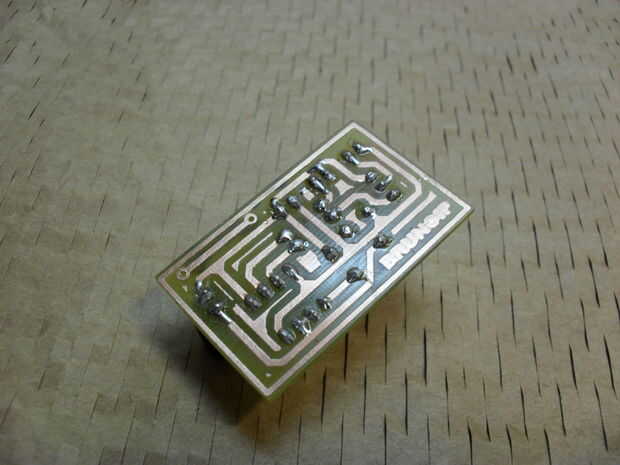

Puede encontrar el archivo pdf para la fabricación de tableros de este en la etapa de introducción, o utilizar un perfboard.
