Bloque de programación con MSP430 Launchpad (2 / 4 paso)

Paso 2: Creación de Ardublock Blink Led bloques

Para la prueba hará que el led de rojo (LED 1) el MSP430 Launchpad blink encendido y apagado.

Abrir el software de Energia.

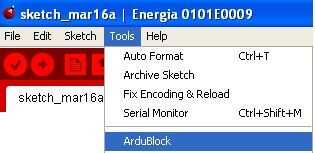

En el menú herramientas seleccione Ardublock.

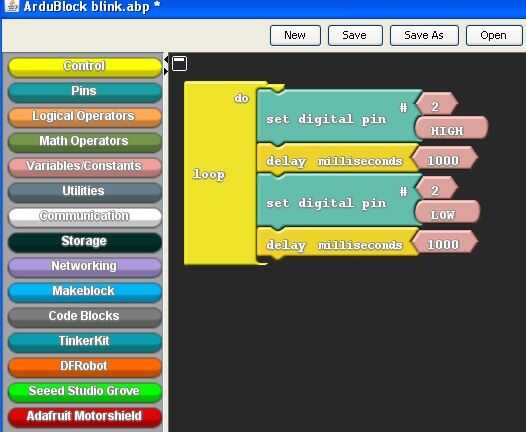

Crear el diagrama de bloques para la prueba de parpadeo mediante los controles de color block.

Haga clic en lo botones/menú de control en el lado izquierdo, seleccionar un control, arrastre y suelte el control del lado izquierdo para el Bloc de dibujo en el lado derecho.

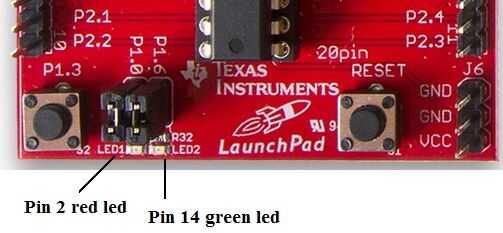

Seleccione el número de pin correspondiente a activar. En este caso estoy activando el pin 2 en el Launchpad.

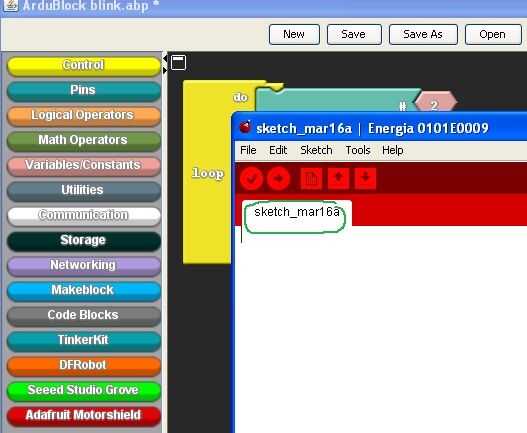

Ardublock crea un bosquejo de Energia llamado sketch_ * con el nombre fecha.
