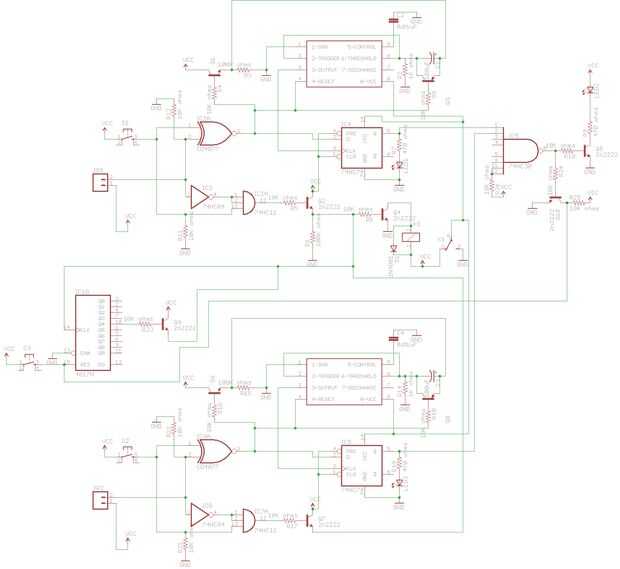

Paso 3: esquema
Explicación del circuito:
Los retrasos de circuito 555 temporizador la señal que va al pin de reloj de la 74HC74 flip flop para que cumple el conjunto de tiempo especificado por el flip flop. "Establecer tiempo" significa que la señal de datos tiene que estar presente para una cierta cantidad de tiempo antes de que el borde positivo que va de la señal de reloj. También hay una cosa llamada "tiempo de espera" se trata de un parámetro de tiempo de fracaso de tirón que dice que la señal de datos debe estar presente un poco más de la señal de reloj. En mi circuito que violo el tiempo de espera, pero todavía funciona bien. Si usted viola configurar tiempo encontrarás que la salida del flip flop actuará correctamente.
La puerta XNOR, IC2A, producirá un voltaje positivo si las entradas de ambos son iguales. Ahora echemos un vistazo a IC3 y IC1A. Cuando la entrada del IC3 es 0 y la otra entrada de IC1A es 1 la salida de IC1A será 1, que significa la salida de Q2 será 1, que a su vez se enciende Q4 permitiendo que la corriente fluya a través de la bobina del relé que se restablecerá el flip flops. La razón de Q2 es que si todas las salidas de puertas y fueron conectadas al mismo punto, podría causar un cortocircuito si una salida fue 1 y un 0 que destruirían el chip. IC 10 es el contador de década 4017 bien conocido. Cada vez que "desordenar" cuando usted introduce el código, avanza el contador en 1, cuando llega pin 10, Q9 se enciende que bloqueará el teclado. Se puede cambiar cuántos intentos tiene antes el teclado se bloquea al cambiar que pin le conectan la base del transistor a la 4017. Tenga en cuenta que sólo los 555s y flip flops deben ser conectados a conexiones de terminal, el resto de la energía común del relé debe hacerse en VCC.
Más notas:
Podría ser una buena idea incluir desplegable resistencias en las entradas de IC5, sin embargo, no he encontrado esto para ser un problema.
