Bloqueo del teclado con el servo utilizando ATtiny84 (4 / 7 paso)

Paso 4: Realizar el circuito

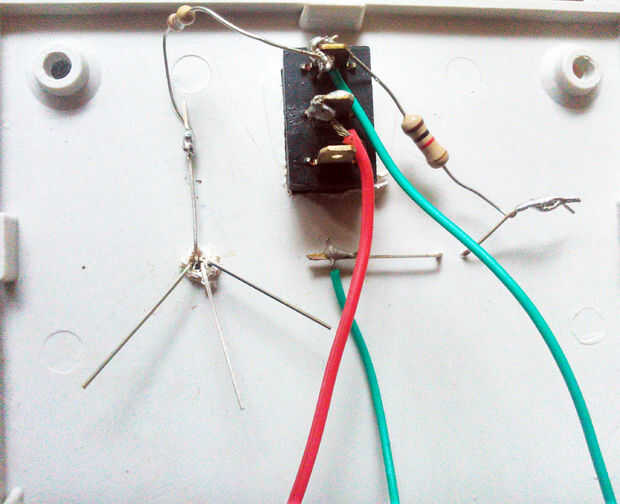

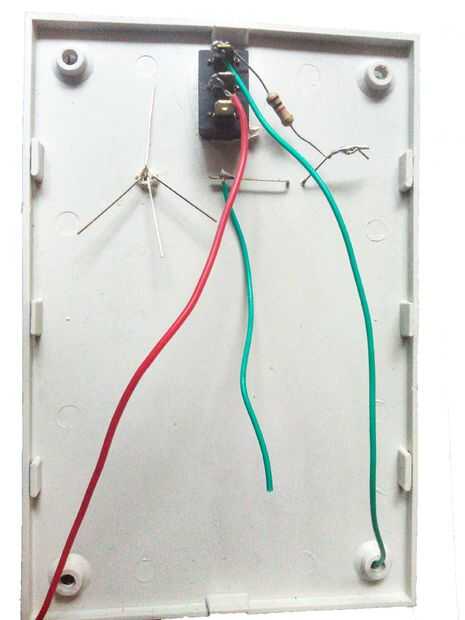

  1. Conecte el interruptor, el led verde y RGB llevado a la tapa de su caja.

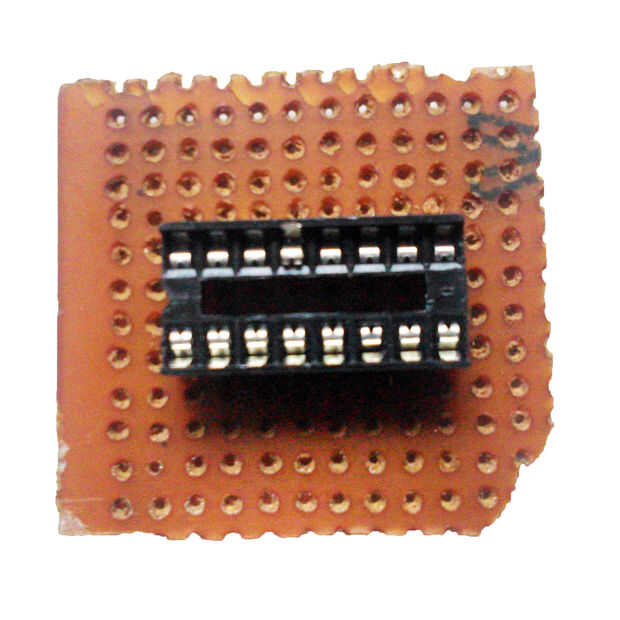

  2. Cortar un pedazo pequeño de la placa (12 x 12 orificios será suficiente)
  3. Coloque el zócalo DIP en el centro del tablero.

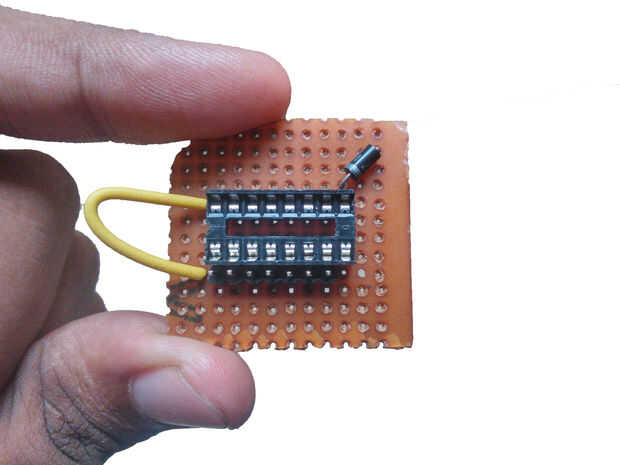

  4. La soldadura 7 pernos de desbloqueo como se muestra en la figura. El cable amarillo se utiliza para conectar la última columna a pin 6 del attiny en el otro lado.
  5. Estoy usando un 5.3V adaptador para alimentar el circuito. Pero el voltaje máximo de entrada de ATTiny84 en 5V. Por lo tanto, utilicé un diode(In4001) caer el voltaje de 0.7V.

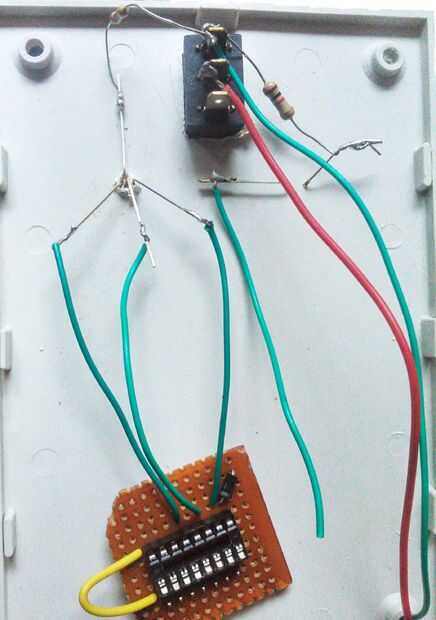

  6. La soldadura de una 1KΩ, una resistencia de 470Ω y un cable a un polo del interruptor. En el otro polo, soldar cable desde el terminal positivo de la batería.
  7. Suelde la resistencia 1KΩ al ánodo del led verde, led de 470Ω resistencia al ánodo de RGB. También soldar un cable al cátodo del led verde.
  8. Conectar el pin rojo del RGB led al pin 8, azul hasta el pin 9 y verde al pin 10 del attiny84. Tenga en cuenta que hay un pin de reset entre los pines 8 y 9.
  9. Conecte el cable que viene del interruptor para el diodo/VCC de la attiny84, junto con el cable positivo del servo.
  10. Conecte el cable negativo de batería, cable negativo de servo y el alambre del cátodo del led a tierra de attiny84 verde.
  11. Por último, conectar la clavija del pulso del servo al pin 7 de attiny84.
