Michelle Bourgeois, Charles Dietrich y enlace de Ben

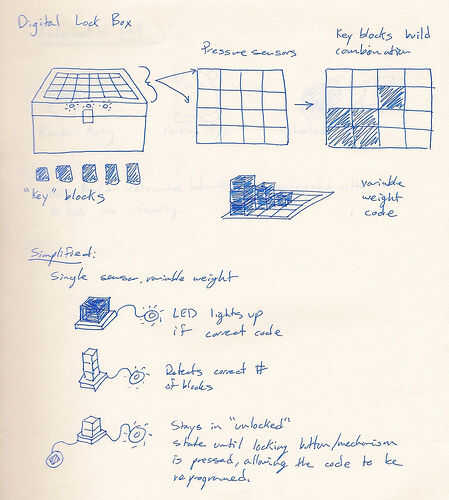

Imagina una caja fuerte en la que el combo es cualquier pequeño objeto de su elección. Tal vez es tu taza de café favorita, o una figurita de hombre murciélago. Este proyecto se basa en esta idea, usando el peso y la colocación de objetos de su "clave" para determinar la combinación para una caja fuerte.

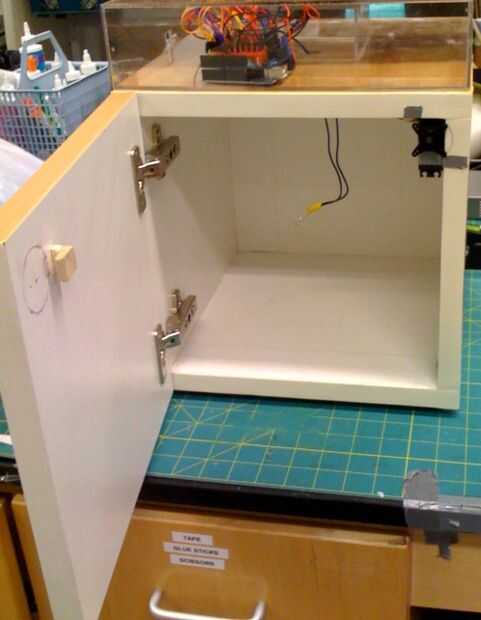

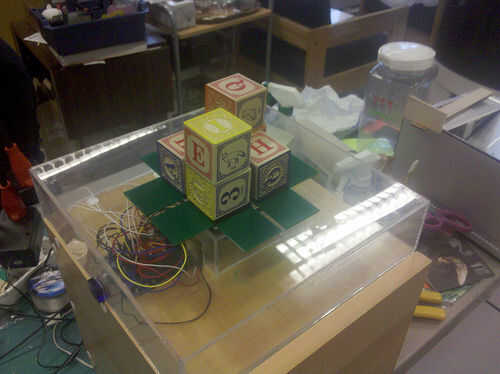

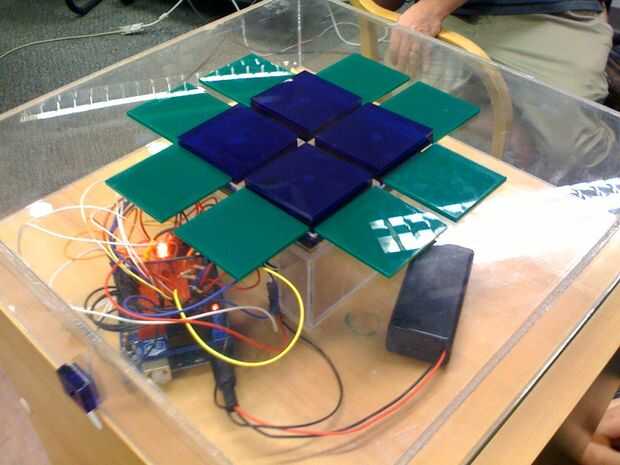

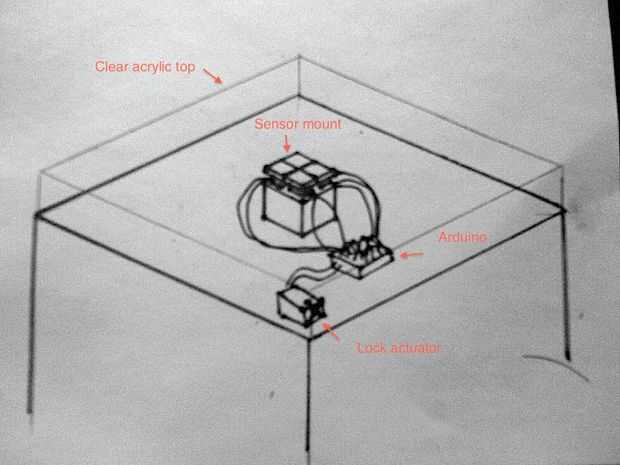

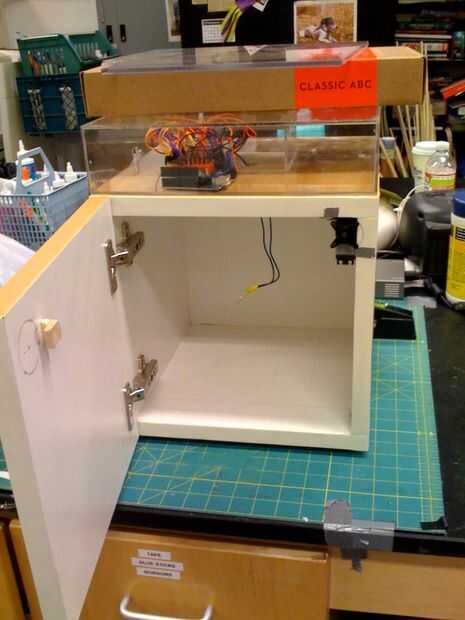

Este seguro utiliza una matriz de sensores de fuerza para determinar la distribución de peso único de tus objetos claves. Arduino está configurado para bloquear y desbloquear la puerta segura cuando los objetos se colocan en la plataforma, y un LED indica si la puerta está bloqueada (rojo) o abierto (verde). Para este prototipo, utilizamos pilas de bloques del alfabeto como nuestra clave para abrir la caja fuerte. Este proyecto utiliza un cortador láser, algunos de soldadura y un armario en el que construimos nosotros mismos, pero puede modificar cualquier casilla que desea utilizar.
Nota: Hay una variación de este proyecto que utiliza sensores caseros. Ver materiales adicionales y los pasos para esta variación. Estos sensores fueron extraídos en el Instructable "DIY fuerza sensible Resistor".
Materiales:
1 caja con una puerta
1 Arduino Uno
1 12 x 12" 1/4" de espesor, hoja de acrílico de color
1 12 x 12" 1/8" espesor, hoja de acrílico color (trabajo de detalle)
¿2? 12 x 12" 1/8" hojas gruesas, acrílico transparente
1 servo
4 sensores de presión pequeño (www.sparkfun.com/products/9673 )
4 1" largo, 1/4" diámetro tacos (corte de las clavijas de la estantería)
1 pulsador
1 LED tri-color
1 potenciómetro
¿4 1 kOhm? resistencias
Carcasa y batería de 9V
alambre sólido
trozos de madera y pegamento de madera (o cierre)
cinta de doble cara
pegamento caliente y pistola de pegamento
Materiales adicionales (para sensores caseros):
1 3 x 4" unilateral cobre plateado PCB (http://www.jpmsupply.com/servlet/the-196/Copper-Clad-Circuit-Board/Detail )
1/4" espesor, conductora de la espuma
Original pegamento de Aleene pegajoso (http://www.amazon.com/Aleenes-Original-Tacky-Glue-4-oz/dp/B00195OGKA )
cable compuesto
