Paso 5: Instalación del Sensor
1.8x1.8 4 "3/8" plataformas de acrílico color grueso, con un 0.25x0.25 "del corte del cuadrado en su centro
1.8x1.8 4 "3/8" estabilizadores de acrílico de color grueso, con un círculo de 0,25" cortan en su centro
1.8x1.8 4 "1/8" acrílico de color grueso cubre
1.0x.25 8 "1/4" barras de acrílico de color gruesa

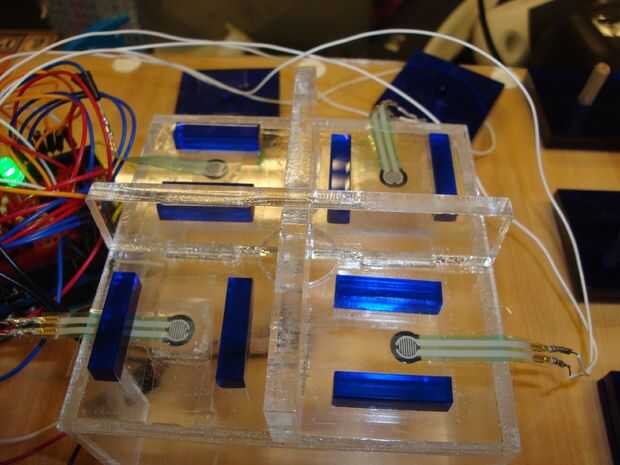

1. Coloque los cuatro sensores de presión en el bloque de sensor con cinta de doble cara. Evite grabar el sensor real ya que tiende a separar el sensor después de ser trasladado varias veces. Asegúrese de que cada sensor está centrada en su sección del bloque.
2. Coloque dos barras de soporte acrílico alrededor de cada sensor con cinta de doble cara.

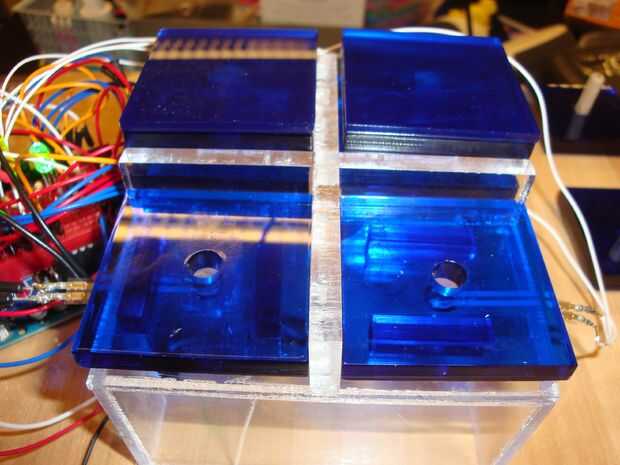

3. Coloque los cuatro estabilizadores acrílico usando cinta de doble cara y comprobar que los sensores estén centrados debajo de los agujeros.

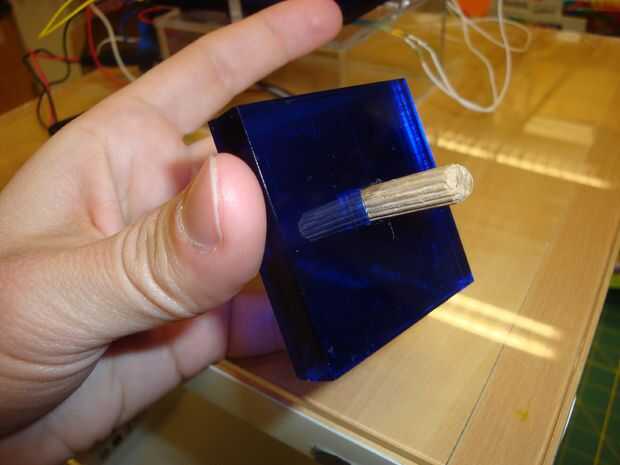

4. Inserte los pasadores de madera en los agujeros cuadrados y pegamento caliente en su lugar. Asegúrese de que la espiga quede perpendicular a la pieza de la plataforma o no se viene abajo en el centro del sensor.

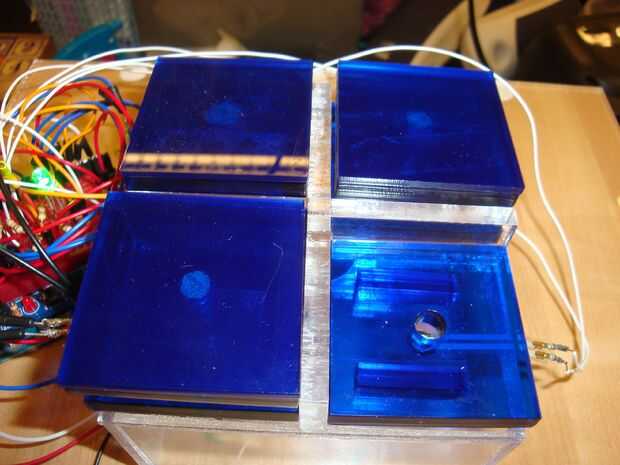

5. Esto deja las plataformas de sensor con un top feo, así que terminamos enarenando apagado el exceso de pegamento y colocar el más fina 1/8" espesor piezas en la parte superior con cinta de doble cara. Esto deja las plataformas con una superficie lisa.

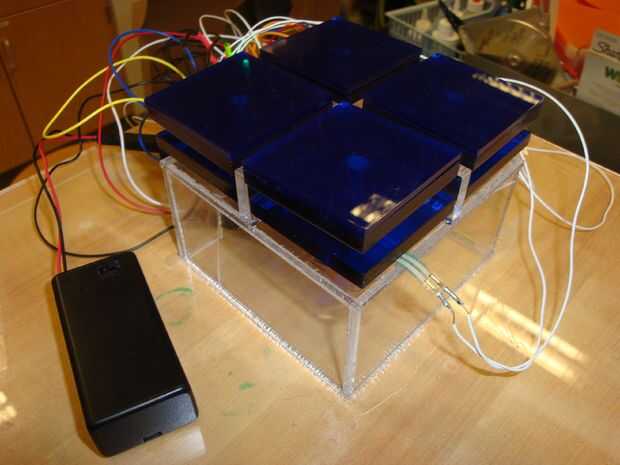

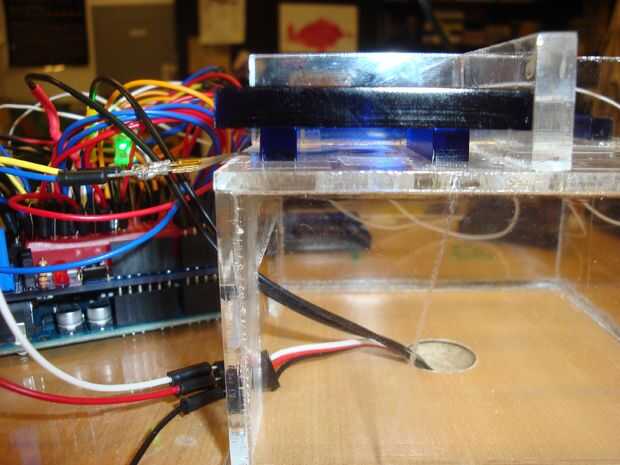

6. Finalmente, cada plataforma, con clavija de conexión, se inserta en los agujeros circulares de las piezas de estabilizador. Si la espiga es un ajuste apretado que tenga arena hacia abajo un poco. Debe quedar bastante suelta que cae el pasador a través del agujero bajo su propio peso y apretado lo suficiente para evitar el bamboleo en la plataforma. Había probado muchas configuraciones diferentes para distribuir el peso sobre un pequeño sensor, pero tuvo problemas con cualquier otro método que trabajar constantemente.
