Paso 4: Creación de la Junta
Tomar las once piezas impreso (descritas en el paso 2) y en línea les en el tablero de madera para que cada pieza esté en contacto con las unidades junto a él. Reunir cinco clavos y cinco 3/8" anillo imanes de neodimio y un martillo el clavo por el agujero central de los imanes de neodimio en cada uno de los cinco hoyos de la frontera asegurando la frontera a la madera. Repita esto hasta que todas las piezas de la frontera han asegurado a la madera. Es más fácil si cada uno de los orificios previamente perforado con una broca más pequeña que la uña.

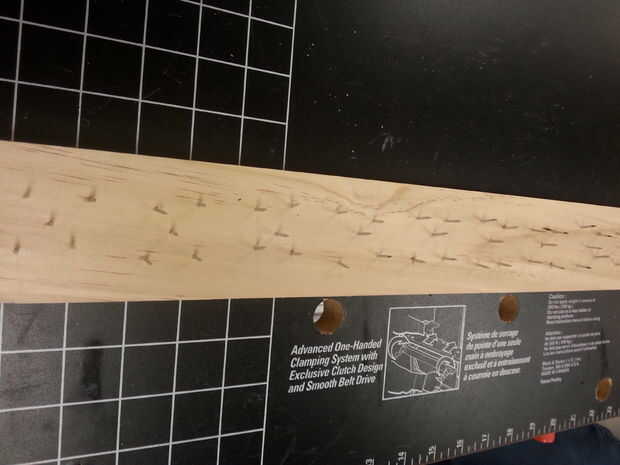

Cuidadosamente voltee la Junta para que lo de las uñas puede verse atravesando la parte inferior del tablero. Tenga en cuenta que los clavos están agrupados en grupos de cinco correspondientes a las fronteras en la parte superior de la Junta. Los clavos de cuatro esquinas de cada grupo corresponden a lectura del bloque mientras que la uña del centro da masa (0 V). Los pines de entrada Arduino se establecen a modo de INPUT_PULLUP (alto por defecto), así que cuando un bloque se coloca en el tablero, algunos de ellos serán estar conectado a tierra (baja) y es cómo identificar a qué bloque se pone en el tablero.

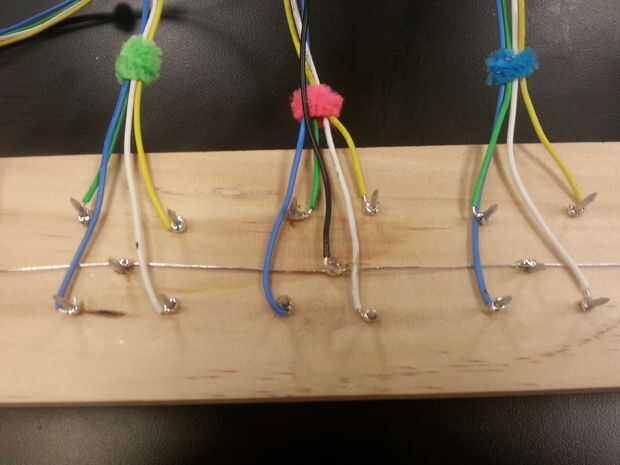

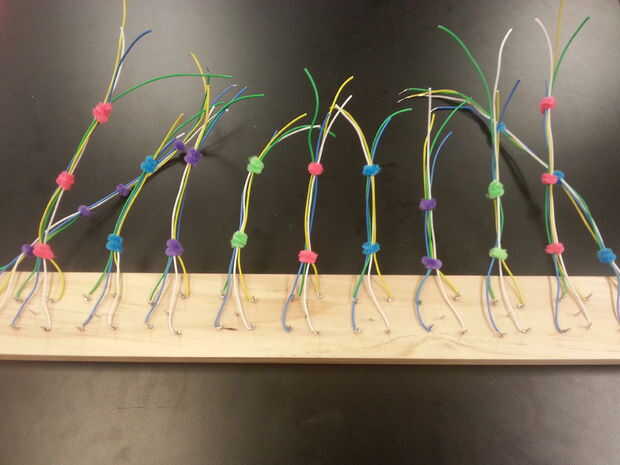

Si está disponible, haz cuatro diferentes colores de hilo y corte el cable lo suficientemente largo para que cada uno de los clavos de la esquina puede llegar el Arduino con el cable. La soldadura de los cables con el mismo color en la misma posición para facilitar más adelante conectar al Arduino. Grupo de cada uno de los cables de cuatro esquinas con los limpiadores de pipa o cinta. Medir un cable para extender del clavo del centro izquierda más lejano a la uña del centro más derecho y este cable en ambos extremos y mediados todos los clavos de la soldadura en el medio. Mida y suelde un cable más del clavo del centro en medio de la junta al Arduino.
