Paso 2: Configuración del Hardware

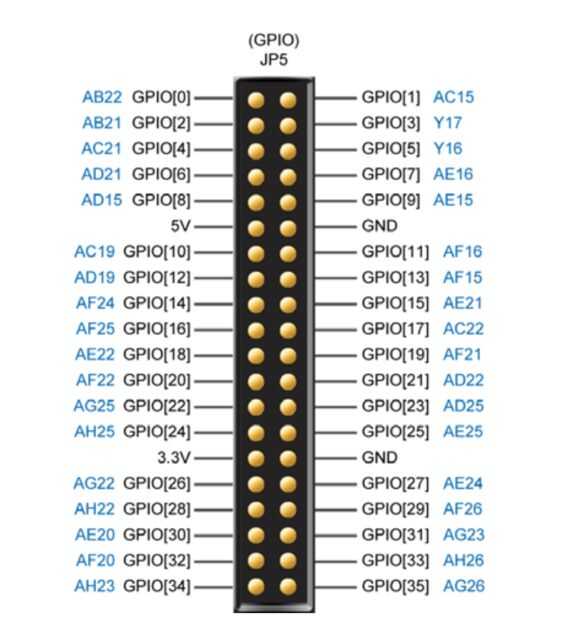

Conecte la Junta de desarrollo de Terasic De2-115 a un protoboard estándar con un cable plano de 40 pines de un conector header. El planificador de pin arriba es para el conector header [1].

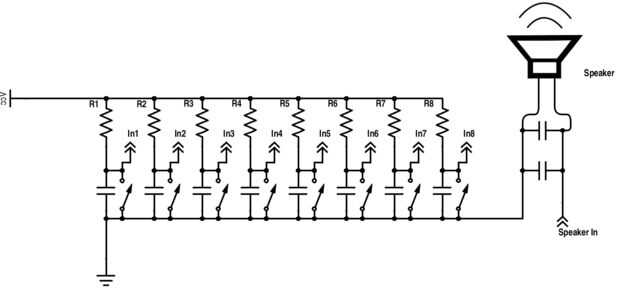

El esquema anterior explica el circuito que debe ser construido.
El conector de alto voltaje y el conector de tierra pueden verse en el planificador de pin anterior.

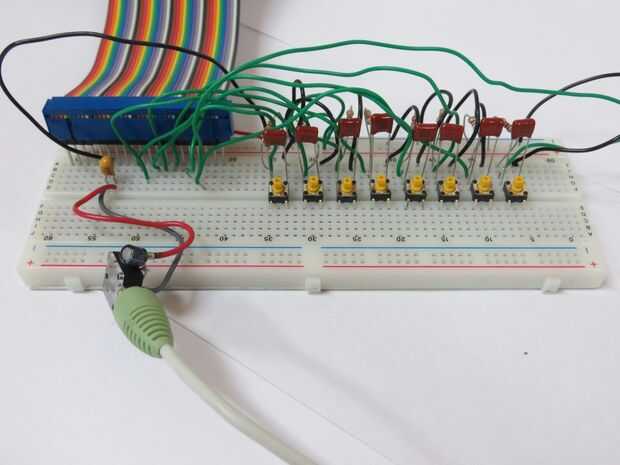

Lugar los ocho botón enciende la placa breakout.
Conecte los interruptores de botón entradas en las ocho entradas a la Junta de desarrollo de Terasic. Las entradas serán los pines GPIO 5,7,9,11,13,15,17,19 en el conector de 40 pines encabezado y se denota por 1-8 en el diagrama del circuito.
Coloque la tire ocho 2kΩ resistencias entre una línea de alto voltaje y los interruptores de botón de ocho en los nodos del mismo que ya están conectados al conector de cabecera. Las resistencias son denotadas como R1 - R8 en el diagrama del circuito. Actúan como levantan resistencias, tirando las entradas de alta cuando los interruptores de botón están abiertos. Este diseño mantiene las entradas entren en un estado de alta impedancia.
Conecte el otro lado de los interruptores de botón pulsador al cable de tierra.
Coloque los condensadores de ocho 0.022μF entre los terminales de los interruptores de botón pulsador. Esto ayudará incluso a la señal de entrada.
Conectar los pines de entrada izquierdos y derecho de la toma de audio de 9mm entre sí. Esto hará que el mono de jack de audio como apposed a estéreo. Conectar la tierra. Conecte la entrada pin a pin GPIO 25 en la cabecera de expansión que se denota por' altavoz' en el diagrama del circuito. Coloque los dos condensadores de 10μF entre la clavija de entrada y el conector de tierra. Estos alterará la forma de onda cuadrada de la tarjeta Terasic en una forma de onda sinusoidal. Jugando con los valores de estos dos condensadores dará las notas de piano que suena diferente.
