BlueSense - DIY automatización inteligente mediante Bluetooth (10 / 19 paso)

Paso 10: Grabado de la placa PCB

Tiempo para algunos grabado!

1) tomar 50 g de cloruro férrico (agente de grabado)

2) calentar agua en un vaso de precipitados y mezclar ambos.

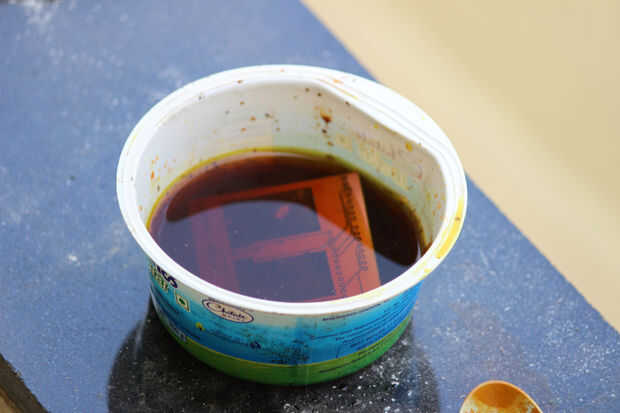

3) poner la placa en la solución y espere que graba al agua fuerte la placa. (La capa de cobre debe desaparecer)

4) una vez hecho, sacar el PCB y lavar con abundante agua para neutralizar el FeCl3.

5) usando acetona, frotar apagado la capa adhesiva (tóner negro).

6) Compruebe la continuidad de las capas. (a veces las partes finas de las pistas de disuelven al aguafuerte)

# Tenga cuidado! Se trabajará con productos químicos corrosivos, utilice guantes mientras manejo y desgaste de ropa vieja.
