Paso 2: Utilice el generador de forma de onda a través de dispositivo Android
- Instalar Generador de onda de Brainlink en tu dispositivo Android.
- Si está utilizando un dispositivo Android diferente del paso anterior, par su Brainlink con él.
- Asegúrese de que está encendido Brainlink.
- Anclaje de enchufe en el puerto de 8 pines de Brainlink, asegurándose de que no haya cables cortos juntos. (Si utiliza esta configuración mucho, podría hacer una soga modificado donde se cortan las líneas irrelevantes para el generador de funciones).
- Uso de ley de Ohm para que la corriente en los que desea generar los voltajes no excederá 20 mA, como pernos de Brainlink están clasificados sólo para 20mA. Por ejemplo, si usted se está conectando a una carga de 50 ohmios, asegúrese de que no hay tensión supera V=IR=(0.020) (50) = 1v. Si está conectando un 1 osciloscopio de mega ohm, no te preocupes.

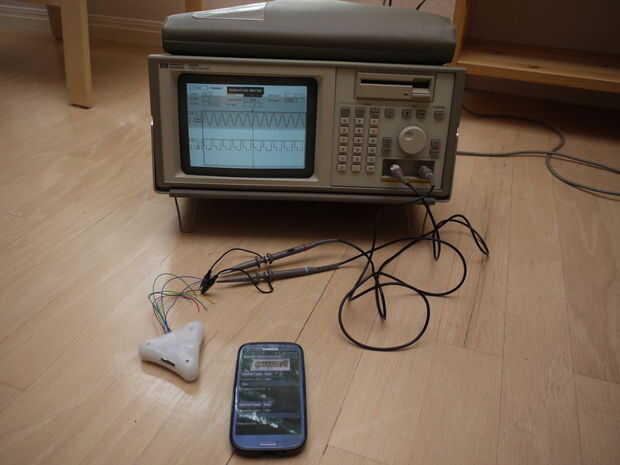

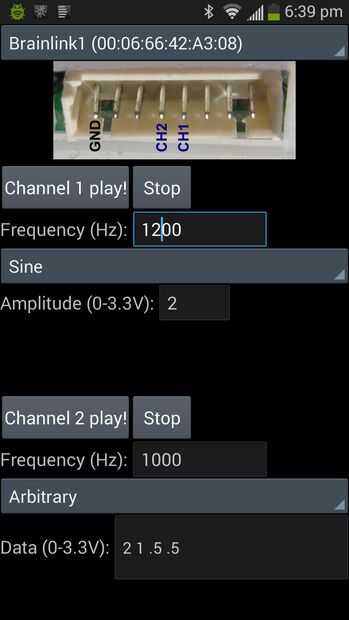

- Establecer la configuración para el canal 1 o canal 2 y pulse el botón derecho del juego.

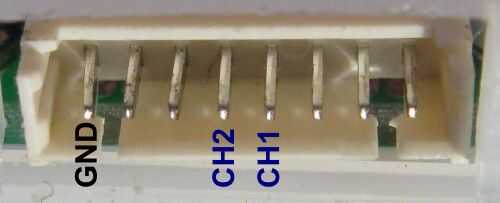

- Vendrá a la salida del generador de forma de onda de los pines marcados en la foto. (En el anclaje original de 8 pines, los pines CH1 y CH2 son azules, y el pin GND es negro).
La función de onda de seno/cuadrado/triángulo requiere una amplitud entre 0 y 3.3v (con 254 pasos intermedios). Consulte el paso 5 para una advertencia. El generador de onda cuadrada requiere elegir el ciclo de trabajo (porcentaje entre 0 y 100). La función de generador de ondas arbitrario requiere una secuencia de voltajes, que toda la secuencia se juega con la frecuencia indicada.

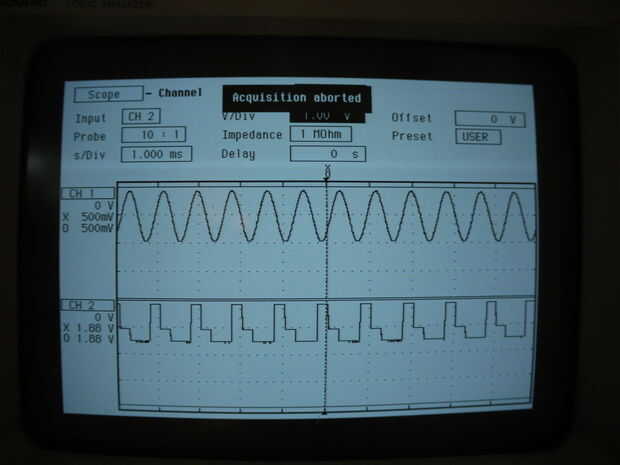

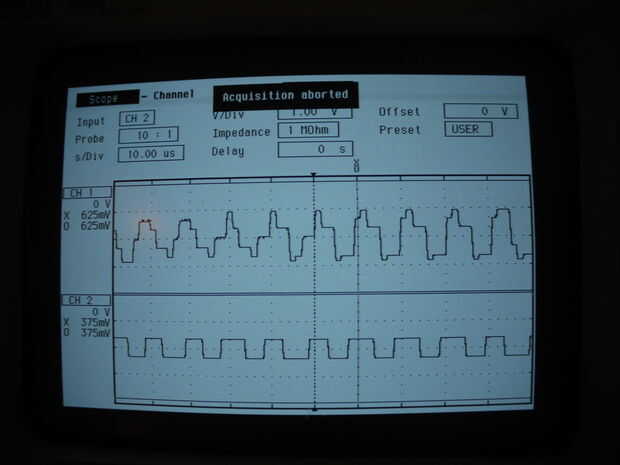

Limitaciones: El xmega se limita a 1,0 MS/s en modo Monocanal y 0.67 MS/s en modo de canal dual. Esto significa que el máximo teórico de un solo canal de onda cuadrada 500 kHz. En la práctica, aproximadamente 320 kHz es el más alto iría para una solo canal onda cuadrada y "cuadrado" es un poco exagerado (ver imagen). Para ondas sinusoidales, frecuencia algo más baja es mejor. Incluso a 100 kHz, una onda senoidal no ven muy bien, dado cómo pocas muestras tiene por período. Mis experimentos sugieren que operación de doble canal es generalmente mejor en 100 kHz y por debajo.
