Paso 3: Agregar los componentes

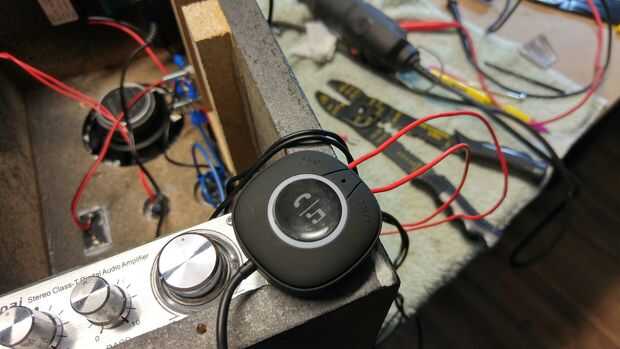

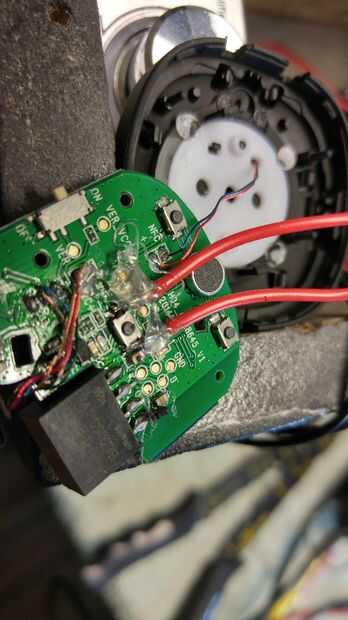

El solo obstáculo que encontró fue el receptor de Bluetooth. Mi diseño original tenía una tapa que se abrió fácilmente. Esta caja es sellada cercana. Necesitaba una manera de ser capaces de accionar el circuito de sincronización. Tomé el Bluetooth aparte y encontró que podía completar el circuito por soldadura de alambre a cada lado del micro interruptor. Éstos están conectados a un interruptor de contacto momentáneo. ¿Necesita pareja? Pulse el botón en la parte delantera. Mis habilidades de soldaduras ser lo que son, incluye la conexión con un poco de pegamento caliente para que agregar algo de fuerza. Si tuviera que hacerlo de nuevo, me habría ido con un módulo Bluetooth en lugar de una unidad ya fabricada. Momento de aprendizaje.
Si es un obstáculo, siempre podría montar el receptor Bluetooth en el exterior.

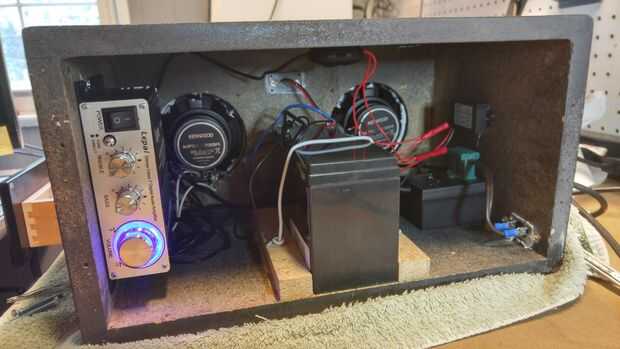

Para la batería, yo simplemente pegados en madera extra para hacer un titular y alambre usado para mantener en su lugar. Si nos fijamos en uno de los soportes de la batería, verás 2 tornillos. Estos son los carriles de la energía. 1 para positivo, 1 para negativo. Hay muchas formas de hacer esta torciendo sólo incluyendo todo el cable junto con las tuercas para cable (no recomiendo).
Para los componentes más pequeños, sólo apliqué un poco de pegamento caliente para mantenerlas en su lugar.
Para el cargador de batería, me había hecha un cable corto del conector de alimentación a un enchufe hembra y había enchufado el cargador de baterías.
Para la de 12 voltios al módulo 5, funcionó 12v de la batería (a través de interruptor) en el módulo y, a continuación, conectado el Bluetooth a la salida del usb.

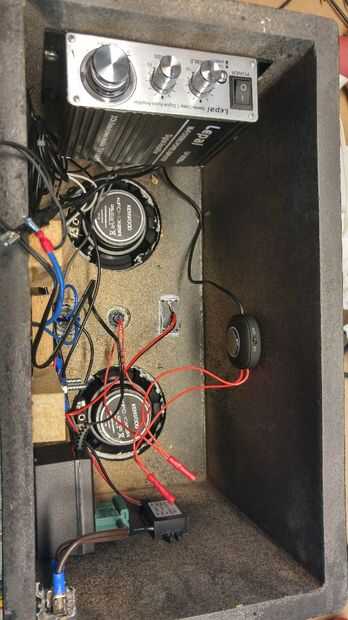

El cableado básico es algo como esto:

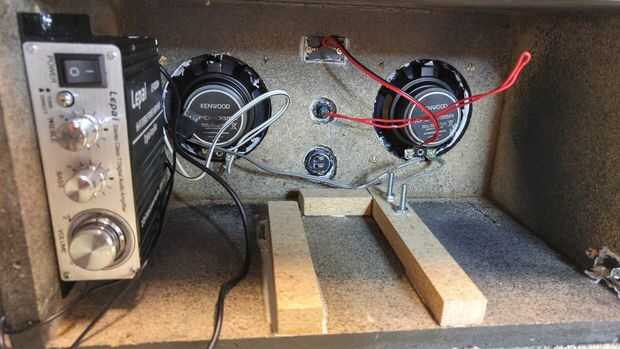

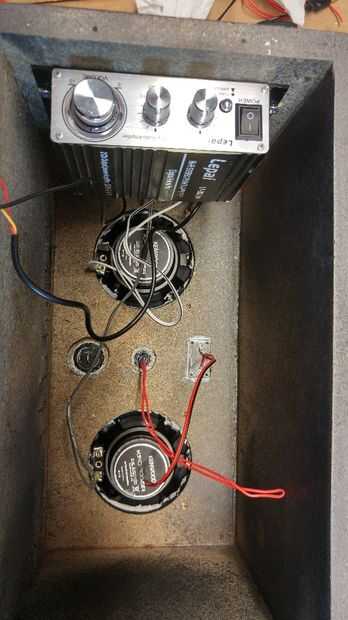

Altavoces, izquierda y derecha a las terminales izquierdas y derecha del amplificador. Estas estañado porque es lo anal.
A excepción del cargador de batería, todos los componentes eléctricos están conectados a los tornillos. Lo positivo de la batería pasa por el interruptor para alimentar el perno positivo. El cargador está conectado directamente a la batería por lo que puede ser cargada cuando el altavoz está apagado.
Nota: Asegúrese de que el fusible lo positivo de la batería. Acaba de decir.
