Bluetooth control 4 X 4 matriz led usando un SPLat EC1 PLC (5 / 10 paso)

Paso 5: Soldar los transistores

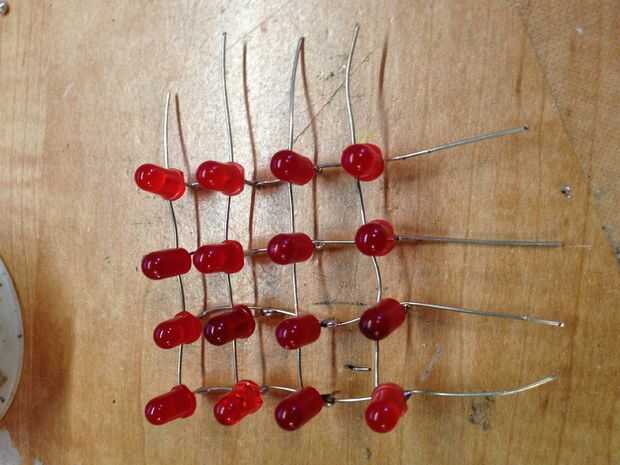

Ahora podemos tomar nuestra matriz led de su forma de soldar los transistores que activarán las filas.

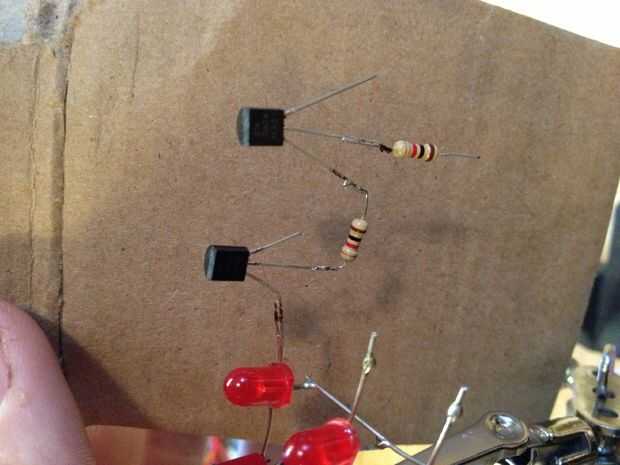

Comenzar por el emisor de un transistor PNP a la línea positiva de soldadura

Ahora añadir una resistencia de 1 k a la base

Y además agregar un transistor NPN, de su emisor a la resistencia de 1 k de soldadura y soldar otra resistencia (1K) a la base así.

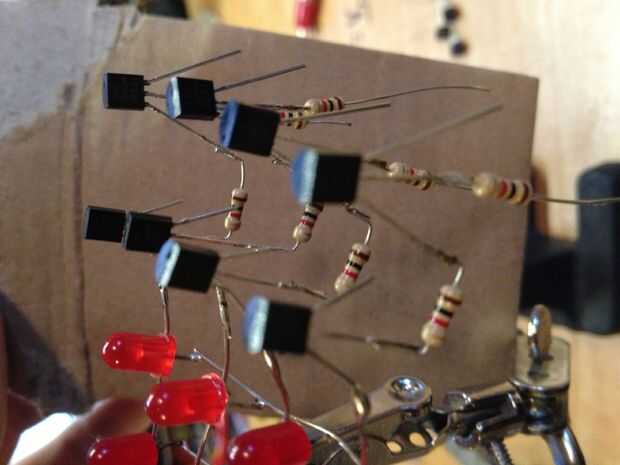

Repetir este proceso para todas las filas de cuatro
