Paso 7: Conectar al EC1

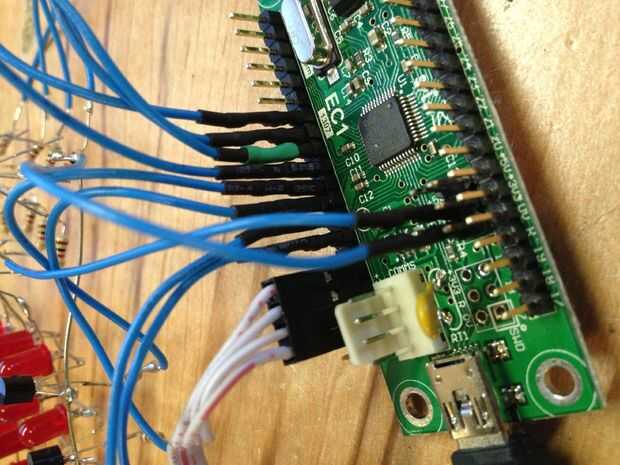

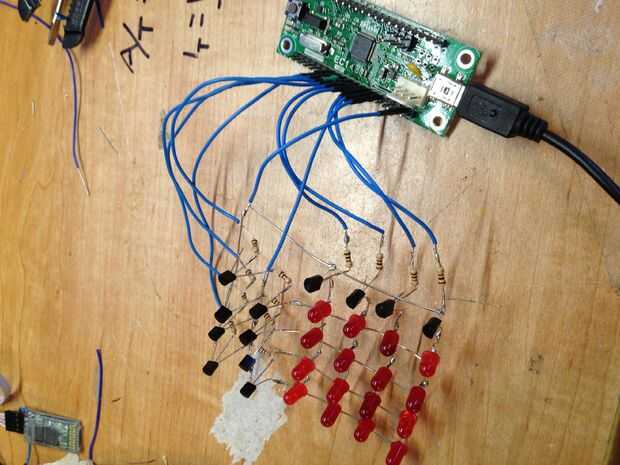

Conecte las filas y desencadenantes de la columna en orden a los pines 6 al 13 en el EC1 y conectar los colectores PNP a los 3.3v pin y los colectores de NPN al pin 0v

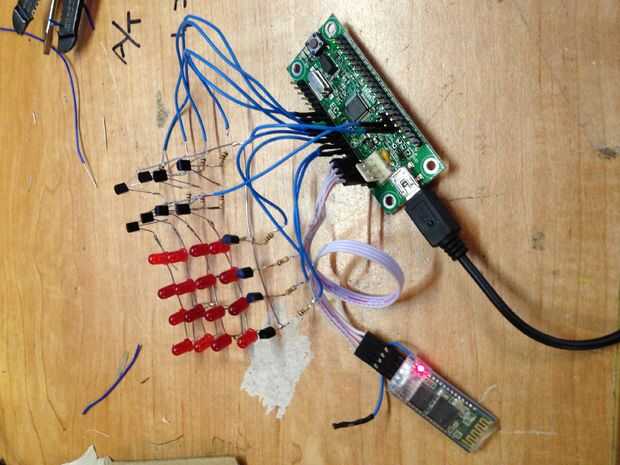

Ahora Conecte el módulo de Bluetooth como se muestra, asegurándose de conectar las clavijas en el orden correcto, porque el módulo de BT y el EC1 no se alinean correctamente.
Finalmente Conecte a su PC y abra el software de programación de SPLat
Para probar las conexiones antes de que programa puede simplemente conectar el EC1 y activar salidas de 2-10 y asegúrese de que todos los LEDs encienda luego prestar atención a las filas ya que apaga las salidas
