Paso 9: Conectar los LEDs RGB con Arduino
Este es el segundo paso para conectar la electrónica. Utilicé cuatro 5mm rgb LED para iluminar la lámpara como única sería demasiado tenue. Para la identificación de los conductores, utilizar una celda de botón de 3v o mirar la longitud de los cables. Había conectado los LEDs en paralelo no funcionaría en serie.

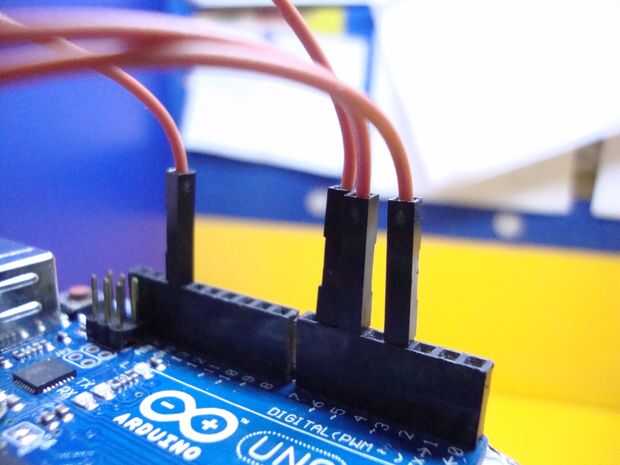

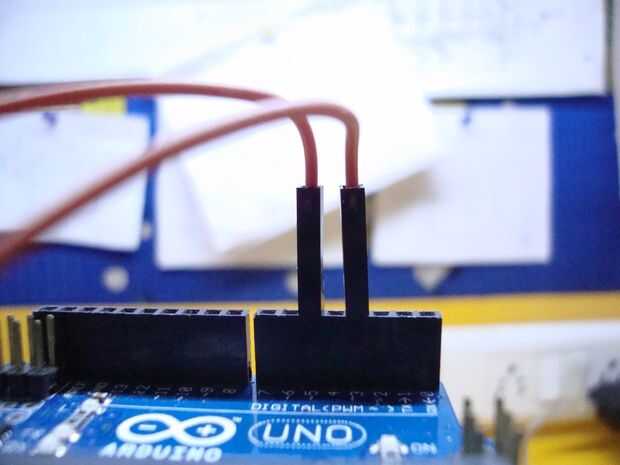

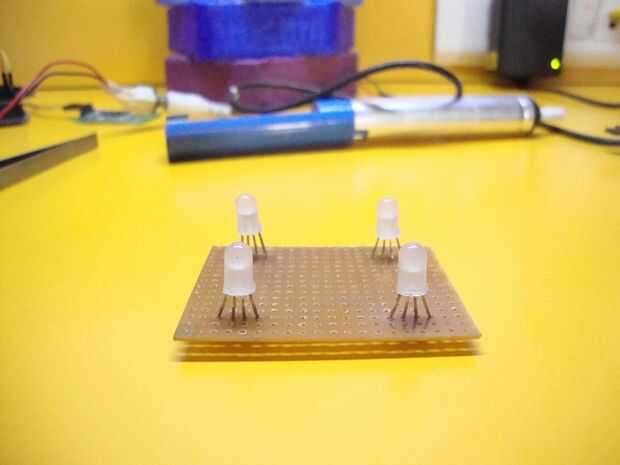

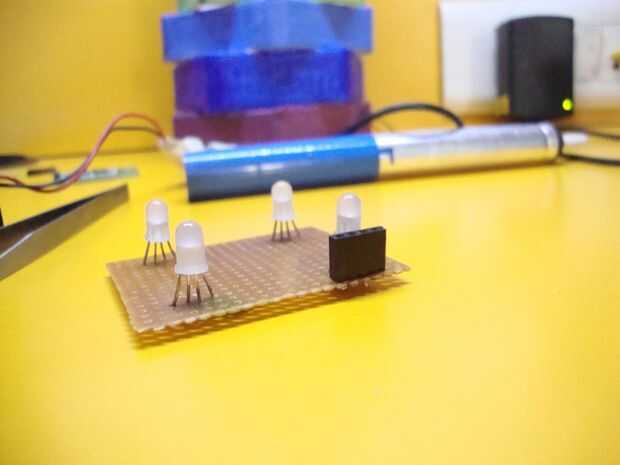

Soldar todos los LEDs en un pedazo de perfboard y conectarlos en paralelo. Consulte el diagrama esquemático arriba para referencia o examinar el texto a continuación para obtener instrucciones. Conectar al arduino soldadura hembra encabezados perfboard y mediante hilos puente macho.
- GND---Gnd de Arduino
- Rojo---Pin digital de Arduino 3 (PWM)
- Verde---Pin digital de Arduino 5 (PWM)
- Azul---Pin digital de Arduino 6 (PWM)
