Paso 3: Diagrama esquemático del circuito
Con la ayuda de Fritzing esquemático del circuito requiere es visualizada.

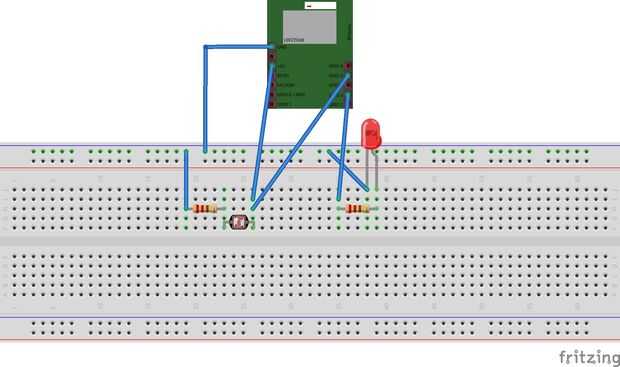

Construir el circuito y conectar a la RFDuino.
El LED se pone en serie con la resistencia de 330 ohm y conectado a la tierra. La entrada y la tensión proviene de los pines GPIO 3.
El LDR es poner en serie con la resistencia de ohmio 10 k y conectada a la tierra. La tensión de entrada proviene de los 3.3V pin y el pin GPIO 5 está conectado entre el LDR y el resistor.
