Paso 9: Construir circuitos
La Junta de arranque de Mini Edison puede salir un máximo de 1,8 voltios de la PWM pins. La tira de LED RGB analógica necesita un máximo de 12 voltios, pero puede funcionar con 9 voltios, que es beneficioso para este proyecto porque una de 9 voltios es mucho menor que 8 baterías AAA.

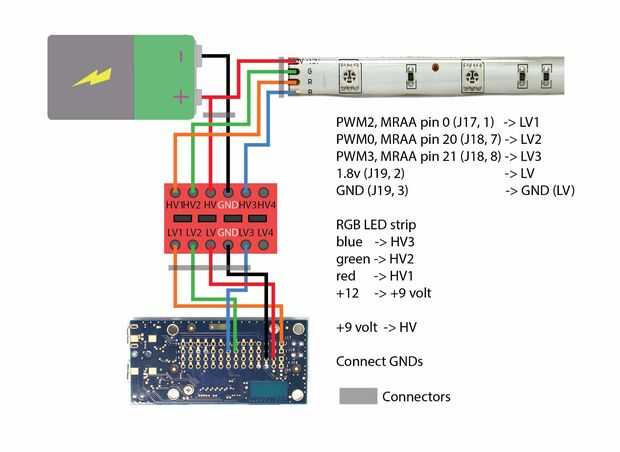

Para obtener la tensión correcta de las tiras de LED y todavía ser capaces de controlar las clavijas con el Edison, es necesario un convertidor de nivel de lógica . La fuente de alta tensión y la Faja de engancharme a un lado y la fuente de bajo voltaje y clavijas de salida de Edison engancharte el otro lado. Transistores en el tablero son desencadenados por el 1,8 de los pernos, dejando los 9 voltios para fluir a la franja. Estos son super ingenioso y muy útil, recomiendo abastecerte de unos pocos.

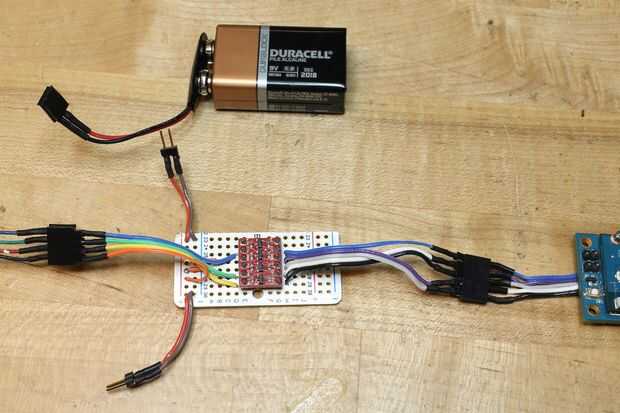

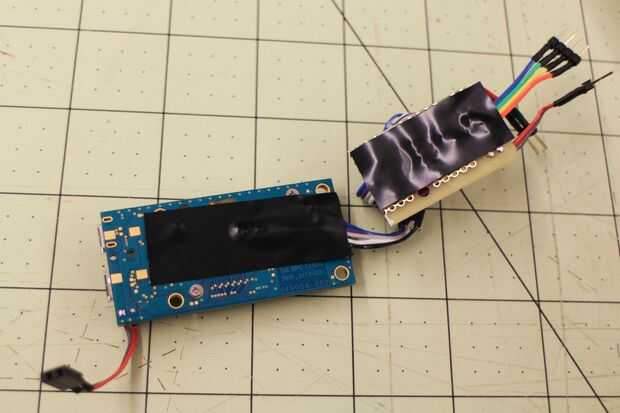

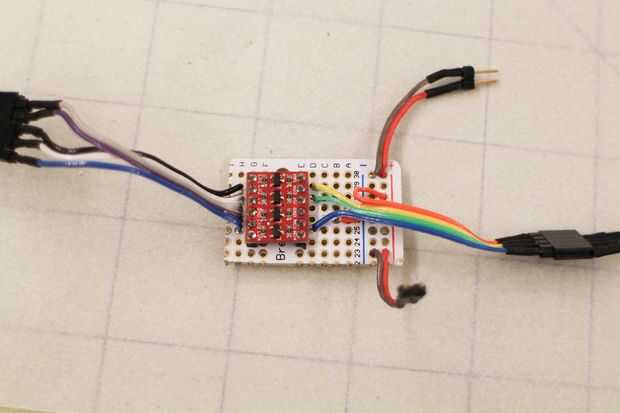

Utilice cuchillas de ángulo para reducir el ancho y largo de un tablero de perf. Deje suficiente espacio para el inversor a soldar sobre el medio para que todos los pernos pueden ser accedidos y soldados a. Después de todas las conexiones son soldadas, utilice cinta eléctrica para cubrir todo el metal que demuestra así que no hay cortocircuitos ocurrió cuando se apilan para caber en el paquete de baterías.
Después de este circuito está conectado, tiene una tira de LED de bluetooth controlado con lo que quieras. Si desea construir uno de los accesorios, continuar.
