Bluetooth control RGB LED lámpara (2 / 6 paso)

Paso 2: Cableado del circuito

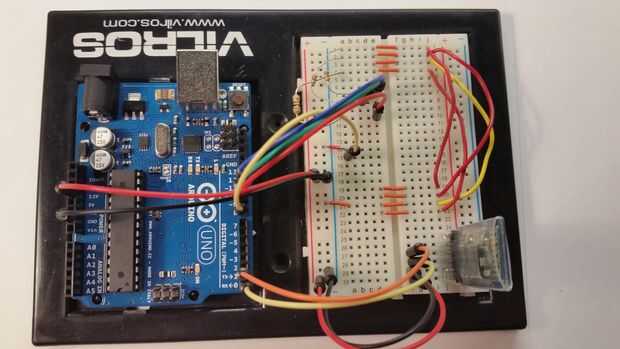

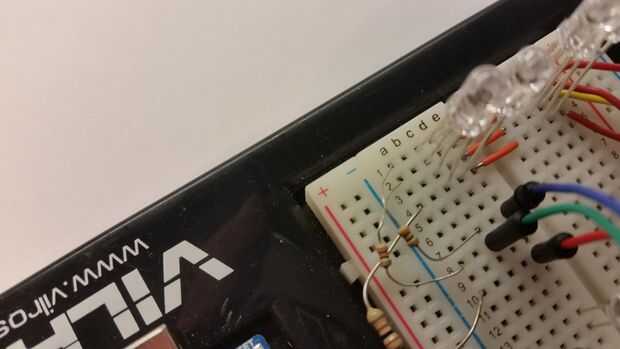

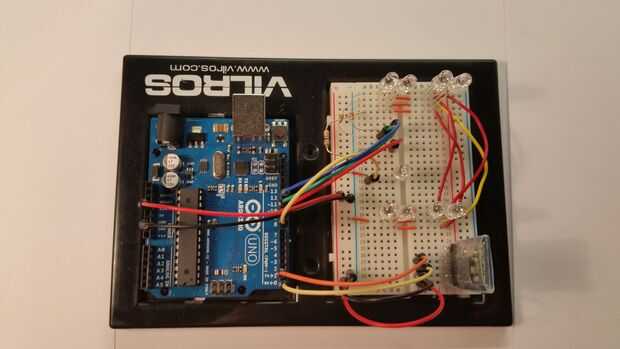

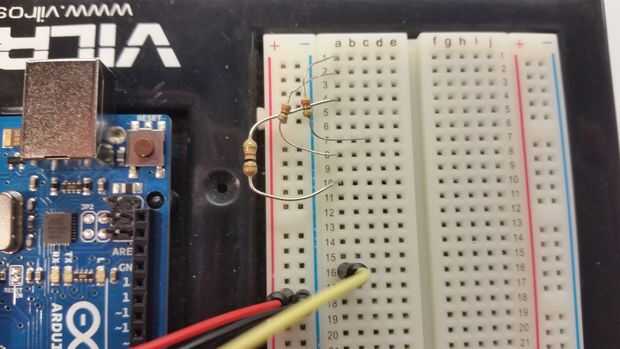

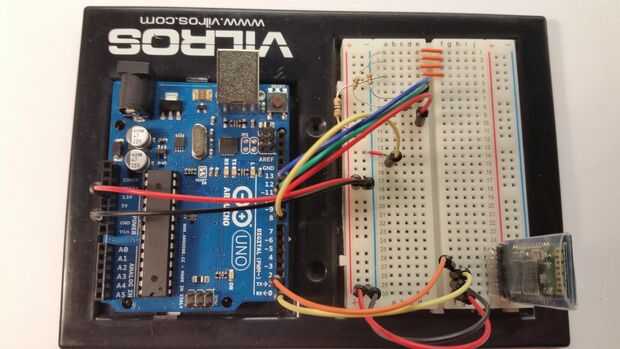

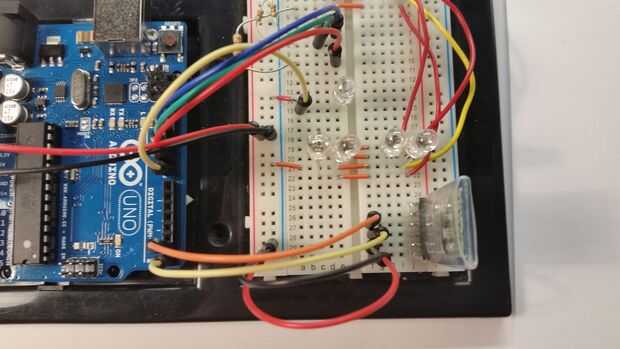

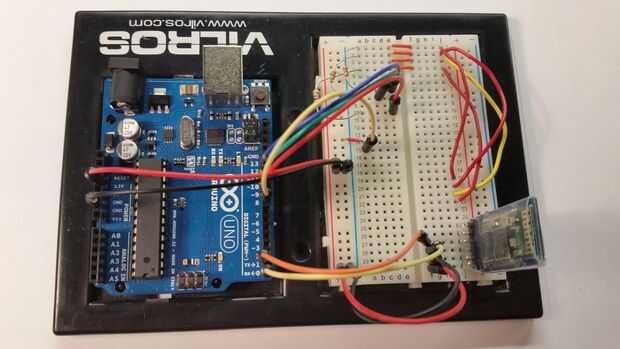

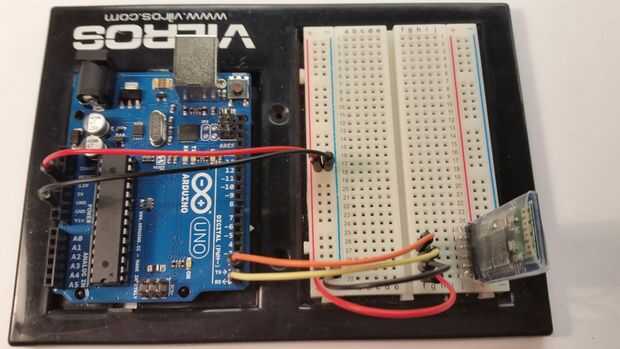

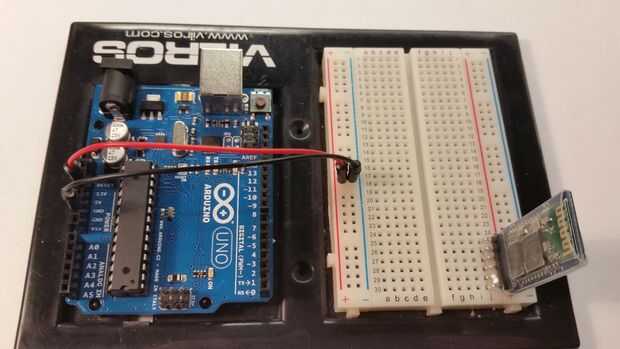

En primer lugar, ejecute un cable rojo de 3.3V a la línea roja en la placa y conecte la línea azul a tierra, luego amarillo al Rx (pin 0) sobre el Arduino al pin Tx del módulo Bluetooth y naranja de la Tx (pin 1) al pin Rx del módulo Bluetooth, recuerde debe ser Tx al Rx y Rx Tx si no los datos que usted intente enviar no pasará a través y no funciona otros que la luz de estado amarillo en.

Guía de cableado:

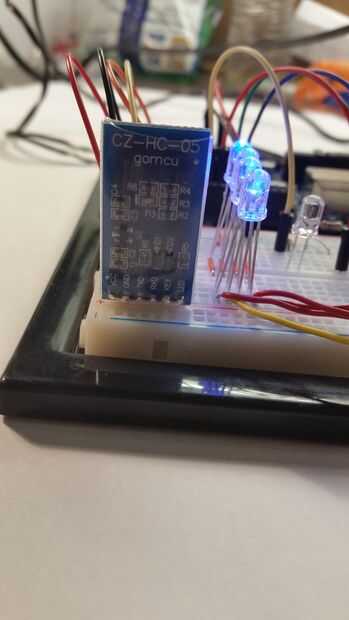

Módulo Bluetooth: rojo - 3.3V

Tierra negra-

Amarillo - Tx (en módulo)

Naranja - Rx (en módulo)

Arduino:

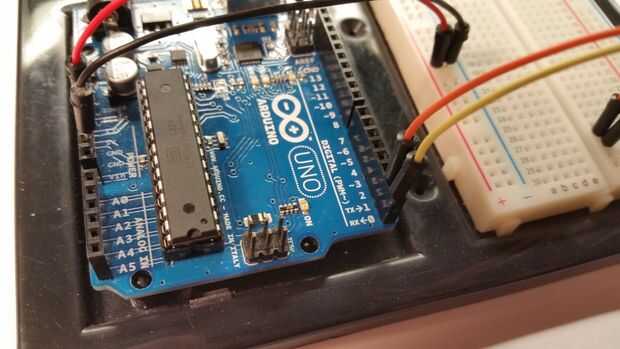

Pin 0 = pin Rx - Color: amarillo conectarse: pin de Bluetooth módulo Tx

Pin 1 = pin Tx - Color: naranja conectarse: pin de Bluetooth módulo Rx

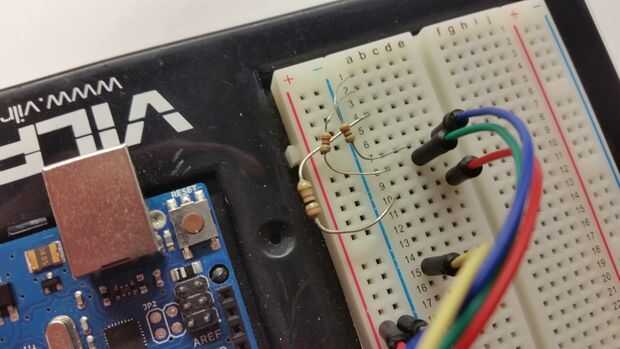

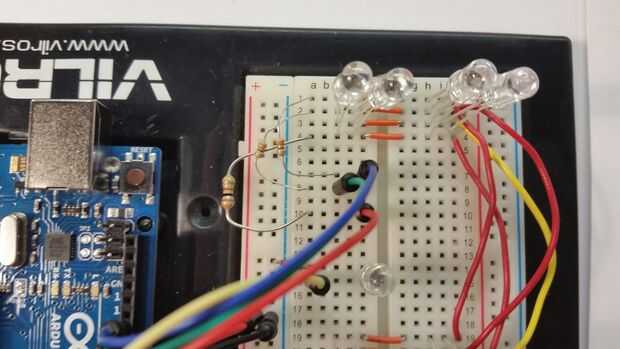

Pin 8 = LED amarillo

PIN 9 = LED rojo

PIN 10 = LED verde

PIN 11 = LED azul
