Paso 2: cableado
PRECAUCIÓN!!!
CABLEADO DE CORRIENTE ALTERNA PUEDE SER PELIGROSA Y POTENCIALMENTE MORTAL SI SE HACE MAL!!!
SI NO ESTÁ SEGURO DE LO QUE TU HACER PEDIR AYUDA!!!
CABLEADO DE CA:

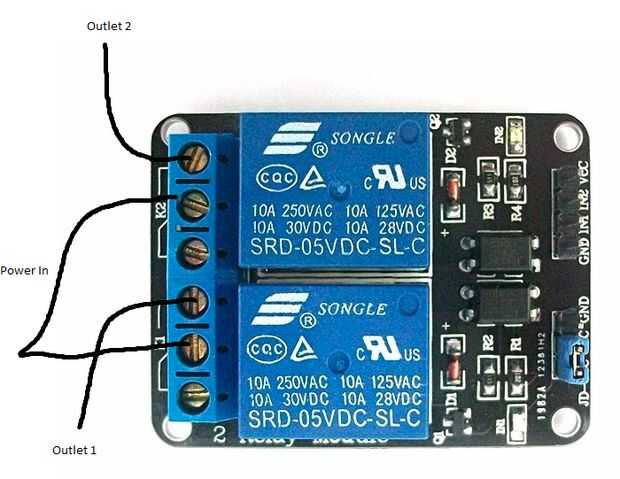

Fui a Lowes y compré un cable de extensión, mina fue aproximadamente 10' si no me equivoco. Con un par de cortadores de alambre corto el cable de extensión en dos secciones de 5'. Utilizará el extremo macho para cable en la salida de smart, y el extremo hembra es su cable extra para la placa de relé y cableado de las salidas. Utilicé hilo negro para conectar a la placa de relé. Ya que tengo dos salidas yo había torcido de los cables de tierra de dos y la tierra reunidos primero y ponen una tuerca de alambre (también sugiero envolver en cinta aislante), que conectados a las salidas. Hice lo mismo para el cable blanco (caliente). Aquí está la parte difícil, cableado al relé con los cables negros. Primero conecte el cable neutro entrante con dos extensiones como hiciste con los cables anteriores. Asegúrese de que estos extensión ir en la posición media del trío de relé. Esto es bastante estándar, por lo que he visto de configuración de relés. Que conecte dos extensiones más a las partes normalmente abierto de la tripleta del relé (a menos que quieras todo lo que esté conectado encender cuando el sistema se reinicia). Las dos extensiones que ahora tienes llegan Unidas a la salida.
CABLEADO DE CC:

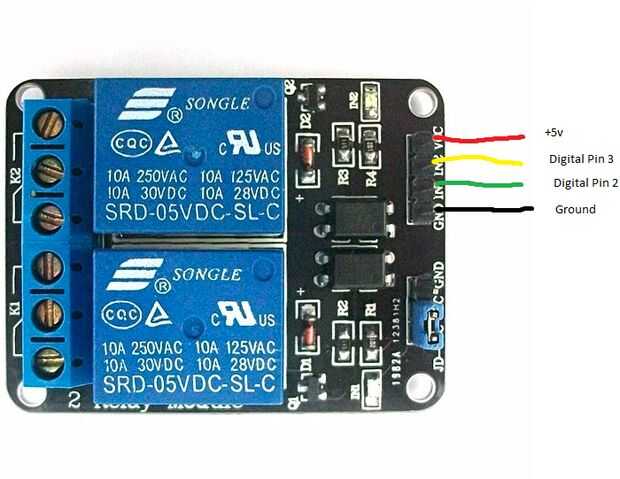

Este cableado es tu arduino, esto debería ser bastante fácil para quienes se han unido nada a su arduino a través de los puertos digitales. Mira la foto de arriba para ver una guía.

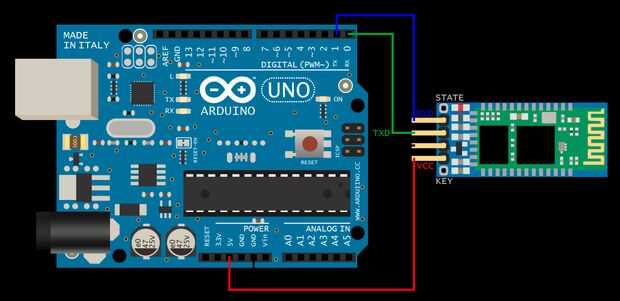

Si usted está listo para poner todo en el recinto que tendrá que colocar el chip bluetooth ahora así. Esto es incluso más sencillo que el relé bordo.
