Paso 2: Cableado LCD

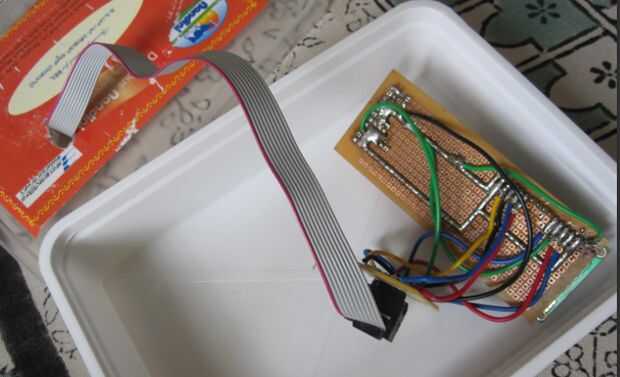

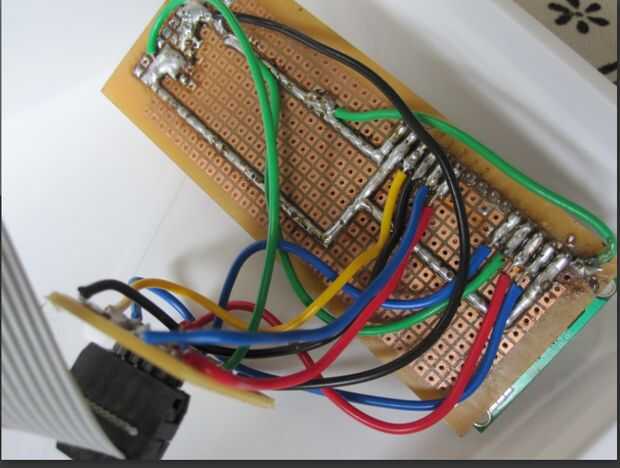

La pantalla LCD fue cableada como se muestra en el tutorial de LadyAda. Acabo de soldado todo a una pcb y hacer un

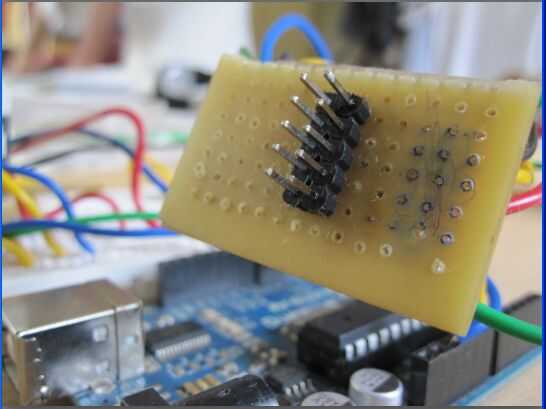

extensión para usando el cable de cinta para permitir que sea flexible. También usé una tira de abedul para hacer fácilmente
desmontable.
enlace para el tutorial: www.ladyada.net/learn/lcd/charlcd.html
Las conexiones se tabulan a continuación para referencia rápida:
Conexiones de pines
1 tierra
2 + 5V
3 contraste Ajuste Pot
4 pines de Arduino 2
5 tierra (siempre en modo de escritura)
6 pines de Arduino 3
7 ninguna conexión
8 sin conexión
9 sin conexión
10 ninguna conexión
11 pines de Arduino 4
12 pines de Arduino 5
Pin 13 de Arduino 6
14 pin Arduino 7
15 + 5V
16 tierra
