Paso 3: Prueba el Sensor de PIR
Pyroelectric Sensores infrarrojos ("pasivos"):'' ' ¿Qué es un sensor PIR?'' ' Sensores PIR permiten movimiento sentido, que casi siempre se utiliza para detectar si un humano ha trasladado dentro o fuera de la gama de sensores. Son pequeños, barato, bajo consumo, fácil de usar y no se desgastan. Por esa razón se encuentran comúnmente en aparatos y artilugios utilizados en viviendas o negocios. Se conocen como PIR, "Pasivo infrarrojo", "Piro", o sensores de "Movimiento de IR". PIRs básicamente constan de un sensor piroeléctrico (que se puede ver por encima como el metal puede redonda con un cristal rectangular en el centro), que puede detectar niveles de radiación infrarroja. Todo emite cierta radiación de bajo nivel y cuanto más caliente está algo, emite más radiación. El sensor en un detector de movimiento está realmente dividido en dos mitades. La razón es que estamos buscando para detectar el movimiento (cambio) no media los niveles de IR. Las dos mitades son cableadas por lo que anulan mutuamente. Si ve de la mitad más o menos la radiación IR que la otra, la salida será oscilación alta o baja. Junto con el pyroelectic sensor es un grupo de apoyo a circuitos, resistencias y condensadores. Parece ser que más pequeños sensores de aficionado a los hobbys utilizan el BISS0001 ("Micro energía PIR Motion Detector IC"), sin duda un chip de muy bajo costo. Este chip toma la salida del sensor y realiza algunos procesamiento menor que emite un pulso de salida digital del sensor analógico. Para muchos proyectos básicos o productos que necesitan para detectar cuando una persona ha dejado o en la zona, o se acercó, sensores PIR son grandes. Son de baja potencia y bajo costo, bastante resistente, tiene una gama amplia de la lente y son fáciles de interfaz con. Tenga en cuenta que PIRs no decirle cuántas personas alrededor o lo cerca el sensor, la lente se fija a menudo a cierta distancia y barrido (aunque puede ser hackeado en algún lugar) y también a veces se fijan apagado por mascotas.
Lentes
Sensores PIR son algo genéricos y varían en su mayor parte sólo en el precio y la sensibilidad. La mayor parte de la verdadera magia ocurre con la óptica. Esta es una idea bastante buena para la fabricación: el sensor de PIR y el circuito es fijo y cuesta unos pocos dólares. La lente cuesta sólo unos centavos de dólar y puede cambiar la amplitud, rango, detección de patrón, muy fácilmente. En el diagrama anterior, el objetivo es sólo una pieza de plástico, pero eso significa que el área de detección es sólo dos rectángulos. Generalmente nos gustaría tener una zona de detección que es mucho más grande. Para ello, utilizamos una lente simple como las que se encuentran en una cámara: condensa una gran área (por ejemplo un paisaje) en una pequeña (en la película o un sensor CCD). Por razones que pronto será evidentes, nos gustaría hacer las lentes PIR pequeño y fino y moldeable de plástico barato, aunque puede añadir distorsión. Por esta razón, los sensores son realmente lentes de Fresnel (ver imagen abajo). OK, así que ahora tenemos una gama mucho más grande. Sin embargo, recuerde que en realidad tenemos dos sensores, y lo más importante no queremos dos grandes rectángulos de área de detección, sino más bien una dispersión de múltiples pequeñas áreas. Así que cómo se divide la lente en la sección varios, cada sección de la cual es una lente de fresnel. El tallado de diferentes y los lentes crean una gama de zonas de detección, intercalados entre sí. Es por ello que los centros de la lente en las facetas anteriores son 'incompatibles' - cada uno apunta a un medio diferente del elemento de detección PIR.

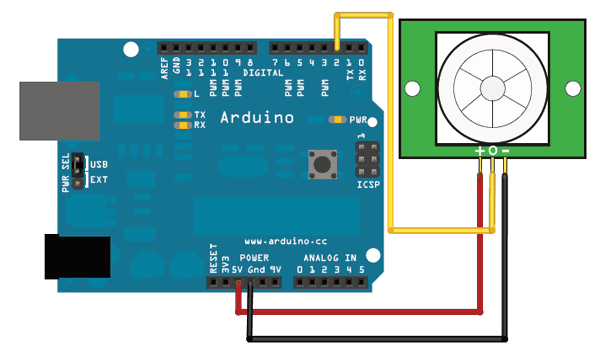

Leyendo el Sensor de PIR
Añadir el código que se menciona a continuación:
