Paso 4: Realizar las conexiones
Potencia de entrada:
Entrada interna: por pilas (6 pilas, 1.5V cada) o batería de 9V a la entrada de alimentación de la tarjeta de arduino.
Insumos externos: por un transformador externo (9V, 1A) a 2,1 mm de entrada o a través de cable USB a la mini entrada USB de la tarjeta de arduino.

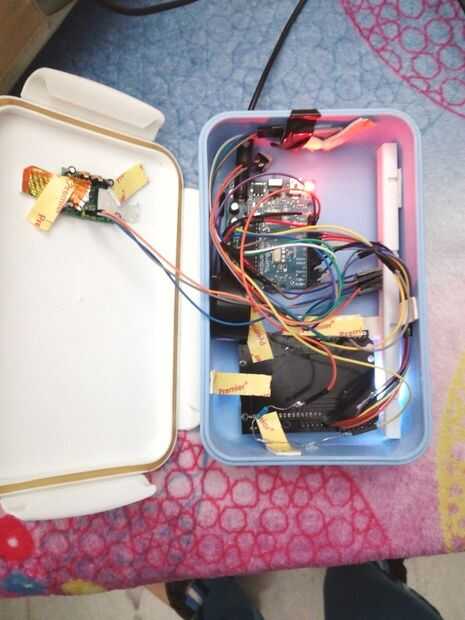

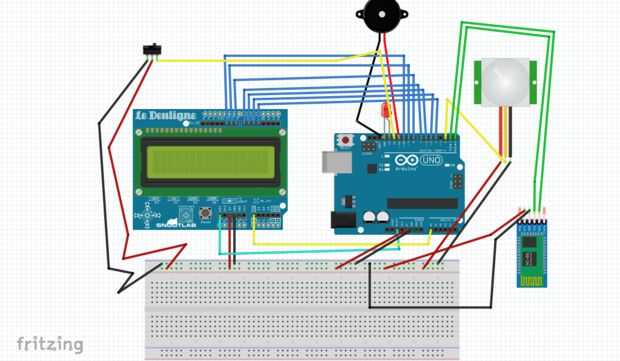

Arduino (parte superior: de izquierda a derecha):
GND - LED/s (GND), altavoz (GND).
13 digital - LED/s (Vcc).
Digital 12 - pulsador (pierna derecha).
11 Digital - altavoces (Vcc).
Digital 10, 9, 8, 7, 6, 5, 4 - protector de teclado LCD (D10, D9, D8, D7, D6, D5, D4).
Digital 2 - Sensor PIR (hacia fuera). Digital 1 (TX) - módulo de Bluetooth (RXD).
Digitales 0 (RX) - módulo de Bluetooth (TXD).
Arduino (parte inferior: de izquierda a derecha):
RESET - teclado LCD protector (RST).
5V - módulo Bluetooth (Vcc), Sensor de PIR (Vcc), protector de teclado LCD (5V), pulsador (con un resistor de k 10 entre 5v y la pierna media de la tecla).
GND - módulo Bluetooth (GND), PIR Sensor (GND), protector de teclado de LCD (GND), pulsador (pierna izquierda).
GND - conector 9V (-). Vin - conector 9V (con un interruptor entre el Vin y el +).
NOTA-DEBE PODER GENERALMENTE EL ARDUINO CON EL PIN DE ALIMENTACIÓN INTEGRADA QUE ES CON EL CABLE USB O CARGADOR PARA OBTENER MEJORES RESULTADOS Y SOBRE TODO EN ESTE PROYECTO.
