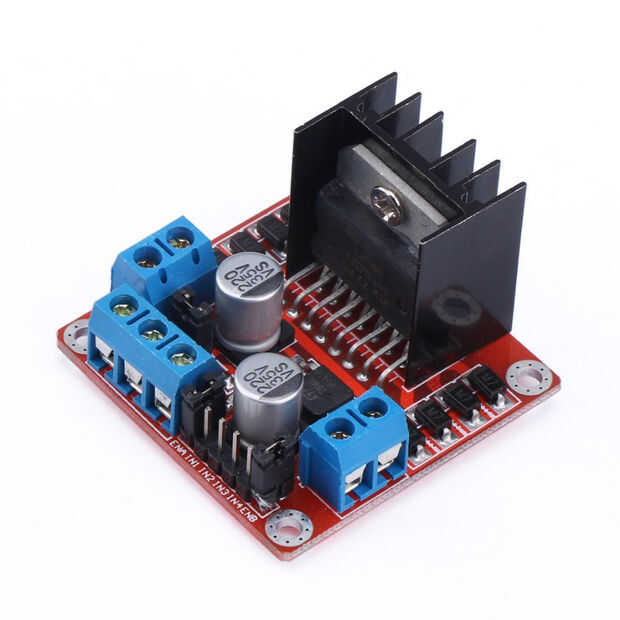

Paso 3: L298N Motor variador
Usted necesitará un controlador de motor dual de puente H para este proyecto. El L298N es un poco fantástica y la fuente lógica de 5v a bordo es perfecta para alimentar el controlador y el receptor de Bluetooth.

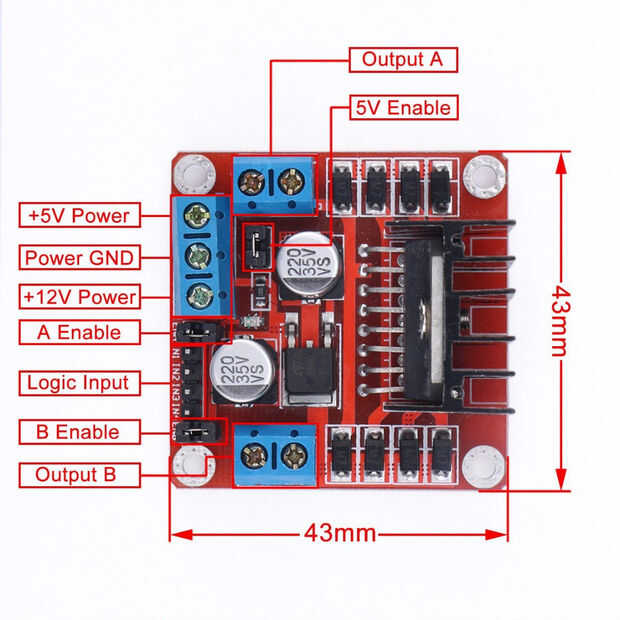

Pernos:
- 1: Motor A llevar a cabo
- 2: Motor A llevar a cabo
- 3: Motor B llevar a cabo
- 4: Motor B llevar a cabo
- 12V: + 5-35v entrada
- GND: tierra
- 5V: + 5 v lógica entrada/salida (entrada lógica de 5v con fábrica jumper quitado, salida de la fuente de 5v con puente de fábrica en el lugar. El puente permanecerá en el lugar para nuestro proyecto)
- EnA: Permite la señal de PWM de Motor A
- In1: Activar Motor A
- In2: Activar Motor A
- IN3: Habilitar Motor B
- In4: Habilitar Motor B
- ENB: Permite la señal de PWM de Motor B
Especificaciones:
- Puente H doble Chip Drive: L298N
- Lógica voltaje: 5V *
- Unidad de voltaje: 5V-35V
- Corriente lógica: 0-36mAColor
- Coche actual: 2A (puente solo MAX)
- Potencia máxima: 25W
- Dimensiones: 43 x 43 x 26 mm.
- Peso: 26g
* Fuente de alimentación de 5v incorporada, cuando el voltaje de conducción es 7v-35v
