Paso 4: Soldadura a la Junta
Ahora porque teníamos que cortar a través de los rastros de B, comienzo y botones selectos, no podemos usar los agujeros donde viruta vino hacia fuera. Necesitamos soldar directamente a la Junta.

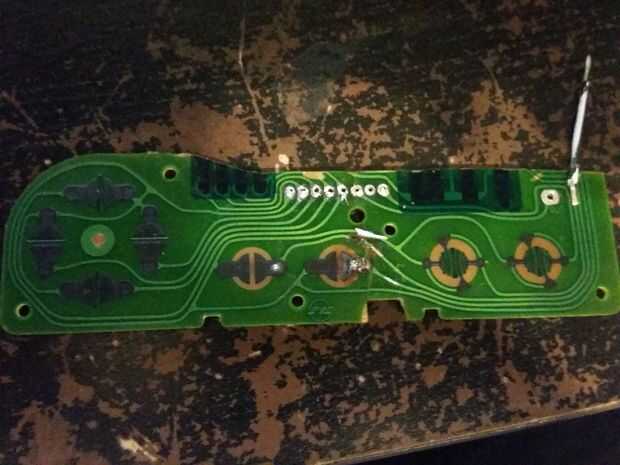

Usando un cuchillo del exacto, cuidadosamente raspe sólo la capa superior de la traza para el botón B, como se muestra en la foto. debería ver el rastro de cobre debajo.
Tira el extremo y un alambre de 5cm (1 pulgada de 31⁄32) hacia la parte superior de esta placa en los lugares indicados en el cuadro de la soldadura. El alambre en que he soldado es foto es demasiado corta, que también espetó este Consejo porque soy un idiota. No coloque la Junta.
Poner los botones, almohadillas de goma y la punta de la placa de circuito en el caso del controlador y asegúrese de que el empuje de botones hacia abajo y derecha. mi start y select se siente un poco diferente, pero aún empuje.
Esto también es un buen momento para asegurarse de que los cables de botón Inicio y seleccione no interfieren con los tetones en el cuerpo de distancia. Si lo hacen, es mejor soldarlos de nuevo, porque doblando puede sacar los contactos del botón negro.
