Paso 5: electrónica

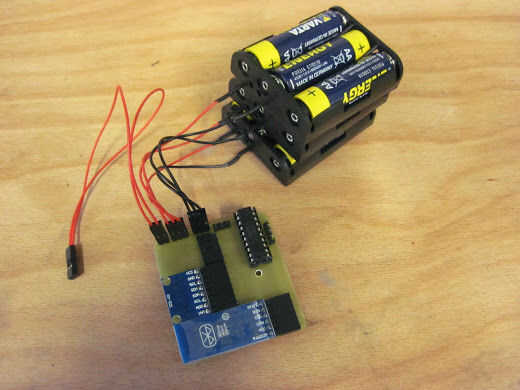

El electronis utiliza 3 células mignon en una fila para proporcionar 4.5V (y 3 * paralelo para obtener más poder), directamente utiliza como fuente de energía para los leds (en vez de 5V) y 3.3V vía 1117 regulador de tensión fija para la lógica, protegido por los condensadores (condensadores de 100nF sólo se utilizan).

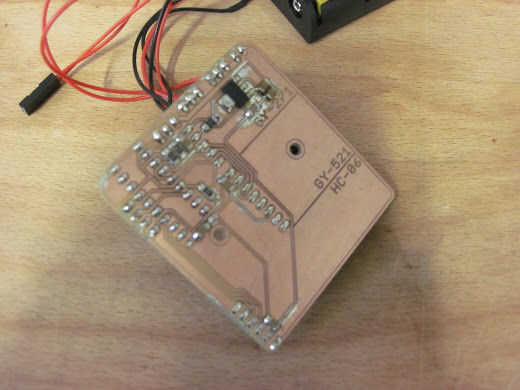

Un MSP430G2553 está conectado con el módulo de bluetooth a través de RX/TX serial y con el módulo giroscopio/acelerómetro vía I2C (resistencia 4.7 k pullup en cada línea) (y tal vez más adelante a un módulo de compas). No olvides una resistencia de pullup k 10 en la entrada de reset de microcontroladores.
La entrada lógica del primer Led está conectada con pin 2.4 del micro-controlador, alimentado directamente de la batterie.
Dos cables pueden dirigir el voltaje positivo al conector para una puente una de las esquinas de la bola, para conectar/desconectar la alimentación de baterías desde el exterior.
