Paso 2: conexiones
Bluetooth:
Conecte el RXD en pin 5
Conecte el TXD al pin 3
Conectar toma de tierra a tierra;
y Vcc a la línea de Arduino 3 voltios
Motor servo (opcional)
Conecte la línea de entrada a 6, ahora necesitamos una fuente de alimentación alternativa para este dispositivo, bastará con otro Arduino o usted puede google como fuente de alimentación al servo.
DHT11

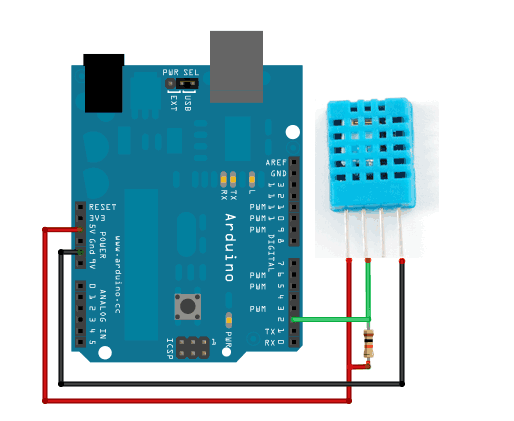

Conectar el DHT11 como se muestra en el diagrama, no se olvide de la resistencia
RGB LED
Rojo pin 11
Verde pin 10
Azul pin a 9
