Bluetooth Laptoprecycling (3 / 6 paso)

Paso 3: El tapón final

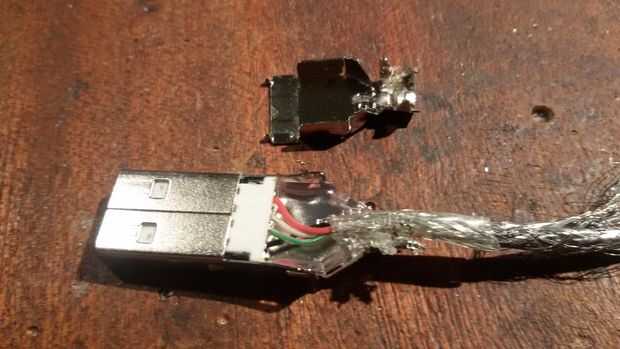

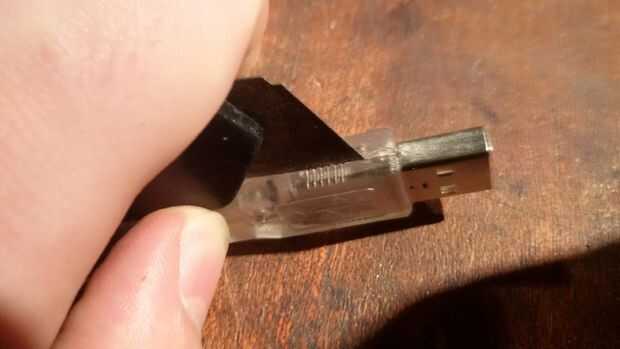

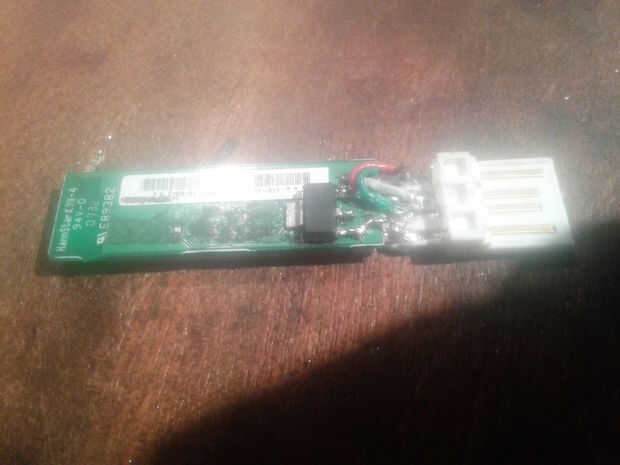

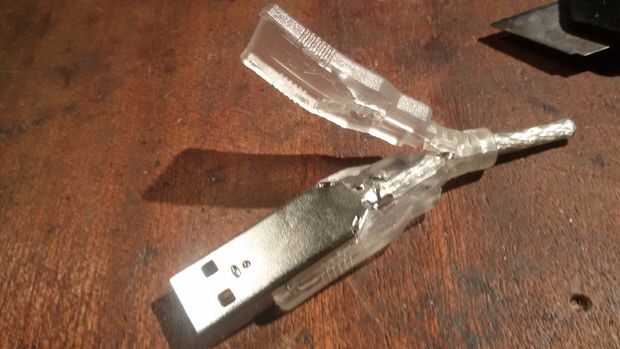

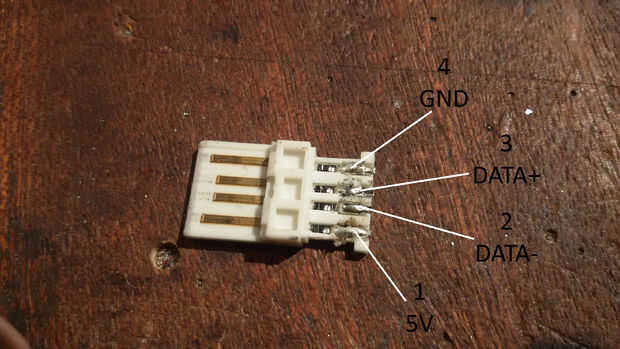

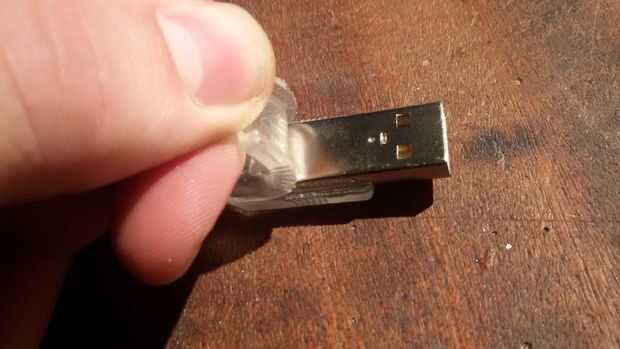

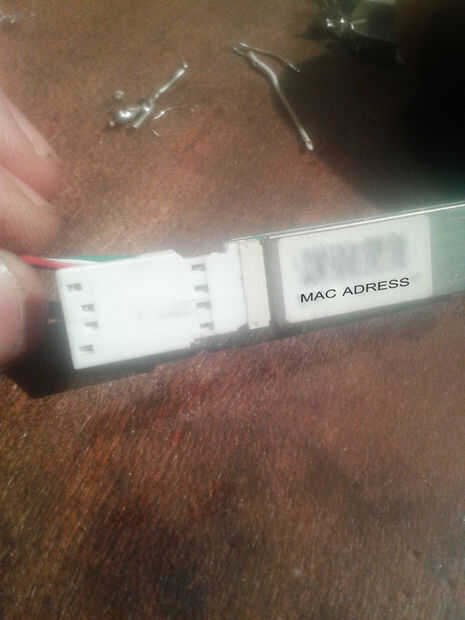

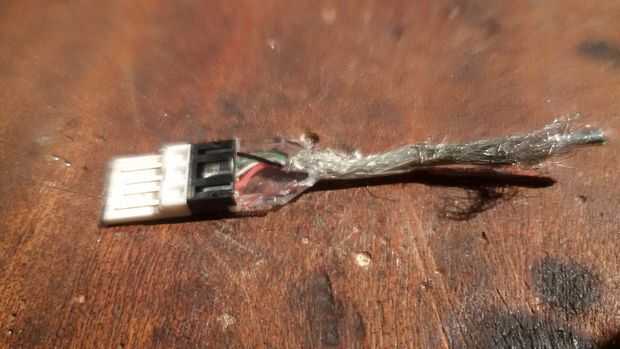

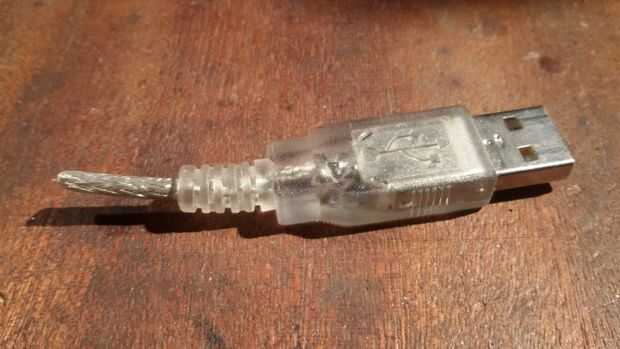

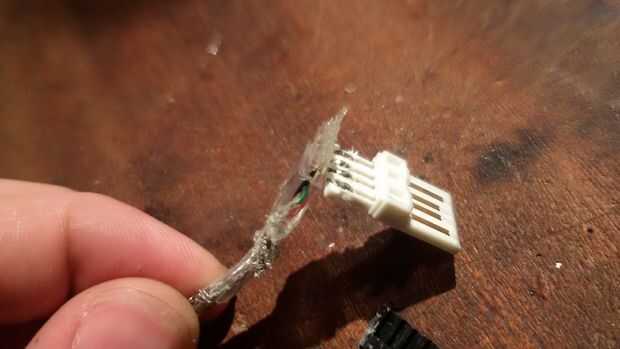

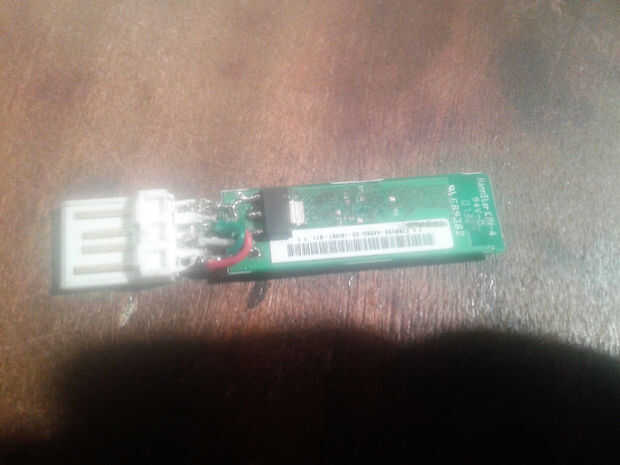

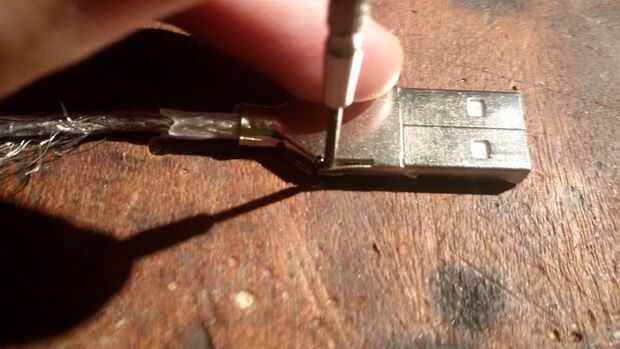

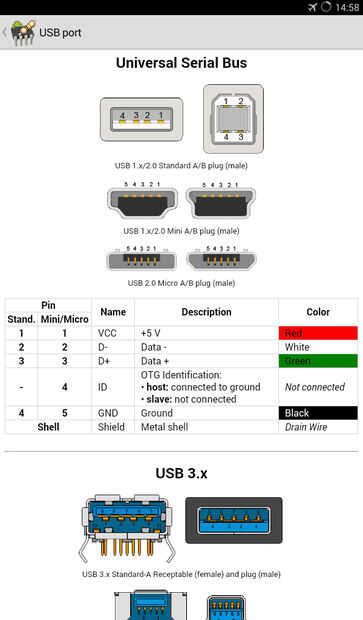

Para el cableado final necesita un 3,3 v regulador de voltaje como el 1117-3.3 (yo tengo la mía desde una unidad de DVD rota). La forma más fácil de montículo al módulo es soldar la salida (el segundo pasador) directamente el Bluetooth módulo 3V3 cojín de la soldadura y hacer un puente desde el botón GND del módulo al primer pin del regulador de voltaje. Ahora usted puede Agregar el cable rojo a la clavija de entrada del regulador (último pin). Lo que hace el regulador es, disminuir los 5V a 3.3V (por lo tanto, puede conseguir un poco caliente). Conecte de nuevo a su PC y compruebe si se encuentra el módulo de BT. Ahora para el enchufe. Mio es de un concentrador USB barato, fue el reemplacé con un conector USB B hembra. Tomar la razorblade y cortar cuidadosamente en el lado. El aislamiento plástico debe venir de y bajo allí debe ser una caja de metal. Está hecho de dos piezas: el cuerpo y una tapa. La cubierta sólo es mounded al cuerpo con dos pequeña nariz. Doblarlas y quite la cubierta. Si tira del cable del enchufe debe desarmarse y obtendrás una pieza de plástico blanca o negra con los contactos en. Las conexiones del cable y los contactos está cubierto con un caucho. Después de doblarla poco a poco fui capaz de soldar los cables. Ahora debe tener un enchufe como en picture10. Tomar algún pegamento y colóquelo en el conector de 10 pines del módulo BT que el enchufe USB debe encajar perfectamente en el conector de 10 pines. Debería verse como en el cuadro 11. Ahora toma las pinzas y corte que los cables de la prueba de enchufe que se ajustan perfectamente a los pines correctos del nuevo enchufe USB. Les de la soldadura a la derecha pins bruja ayuda del pin en picture12. Si como usted puede reemplazar la antena original (caja azul pequeña) con uno más grande. Conéctelo a su pc y Compruebe la función de la última vez.
