Paso 1: Conectar todo

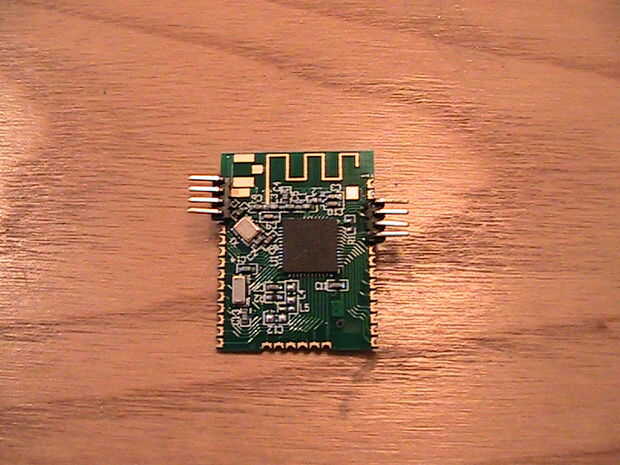

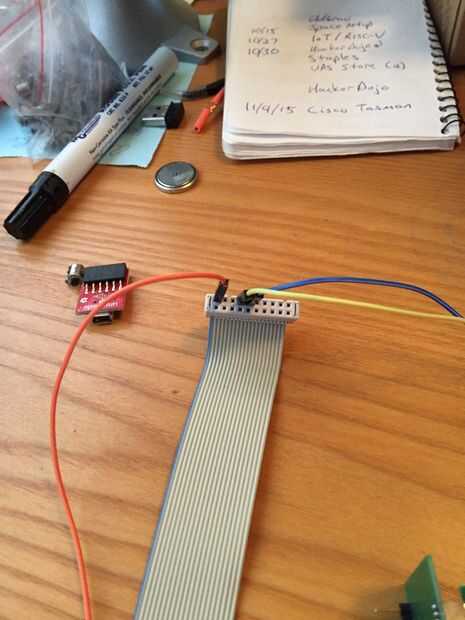

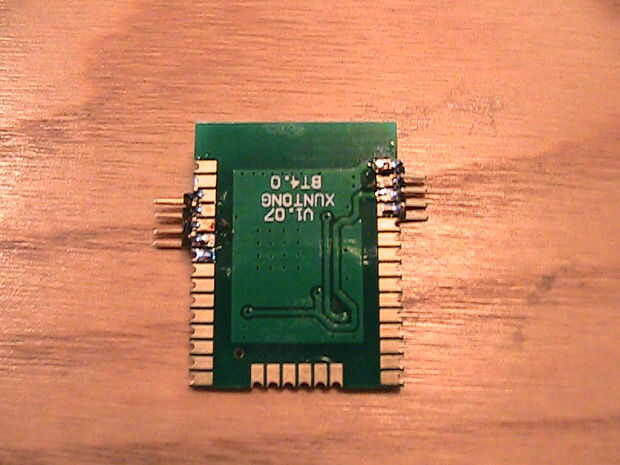

Soldado algunos. 05" cabeceras a los pines Vcc, GND, swdio y swdclk en el tablero. Ver la foto. Usé algunos. 05" a. 1" juntas tuve, tienes que soldar los cables con. pernos de 1" en el cable. Luego utilicé un viejo Mini Pro de Sparkfun tenía por ahí como un 3.3V fuente. Una fuente de alimentación sería lo correcto. Conectar el J-link es complicado. Si usted va en línea, incluso a sitio Seggers, será confuso. Usé la línea azul en el cable plano de J-link como el indicador del pin 1. Sólo tienes que seguir mi foto. El cable amarillo es swdclk. Además, el cable naranja va en el pin 1 del cable j-link y es 3,3 v, igual a Vcc. Esto establece los niveles de swdio y swdclk procedentes del J-link, por lo que no freir el chip.

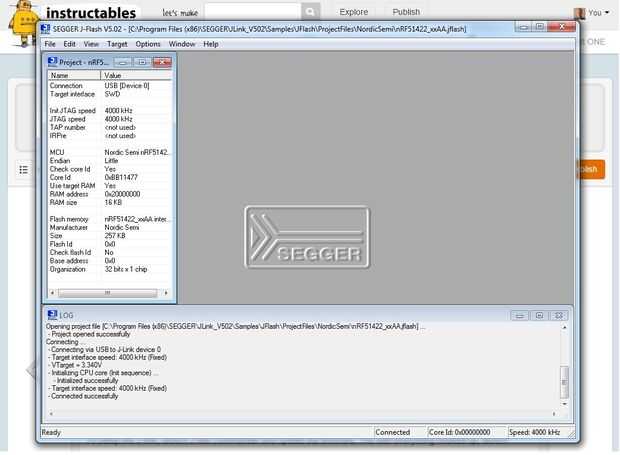

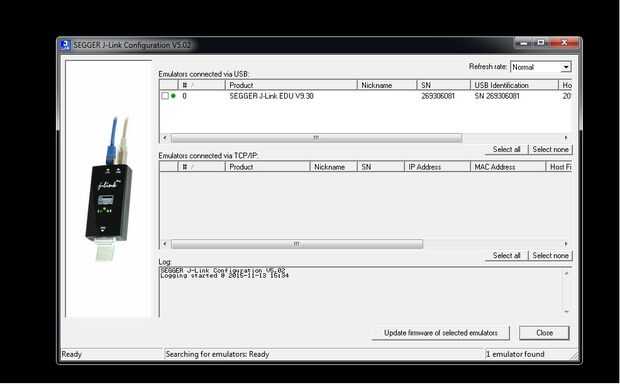

Para configurar el enlace J, lanzar comandante J-link y actualizar el firmware. El con todo conectado, inicie flash J-link. Seleccionar el archivo de proyecto "nRF51422_xxAA.jflash" en "C:\Program Files (x86) \SEGGER\JLink_V502\Samples\JFlash\ProjectFiles\NordicSemi". Si todo se engancha encima de la derecha y seleccione conectar a destino. Si exitoso, se debe ver como la foto donde se formas conectadas. Si dice 0V, el 3, 3V no está en el pin1 (Vref) como el cable naranja en mi configuración.
Ahora podemos pasar al firmware actual.
