Paso 4: Modificación electrónica y preparación.

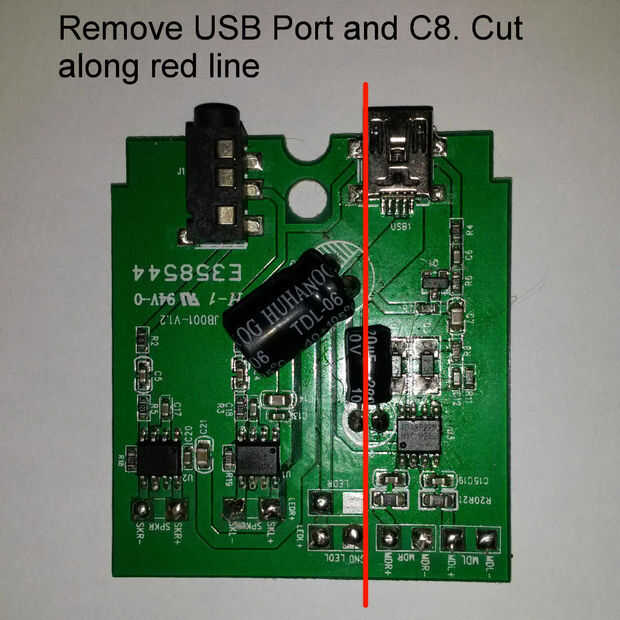

Los tableros de amplificador de los altavoces de agua tienen 3 circuitos. Dos de ellos son amplificadores de audio basados en chips de LM4871. La tercera se utiliza para las bombas de agua y no es necesario. La disposición de la Junta es fácil quitar los circuitos innecesarios. Sacar el puerto USB y el condensador más pequeño y cortar a lo largo de la línea roja en la imagen. Un disco de corte Dremel o incluso una sierra funcionará. Sólo tenga cuidado de no dañar los componentes pequeños en el tablero.
Si pones los 4 altavoces en un lado de la caja y tiene amplificadores como los que aquí, una pequeña modificación mejorará grandemente la calidad de sonido. Lo que esto hace es filtrar la alta frecuencia de un altavoz y potenciar en el otro. Esto minimizará el efecto de filtro peine acústico .

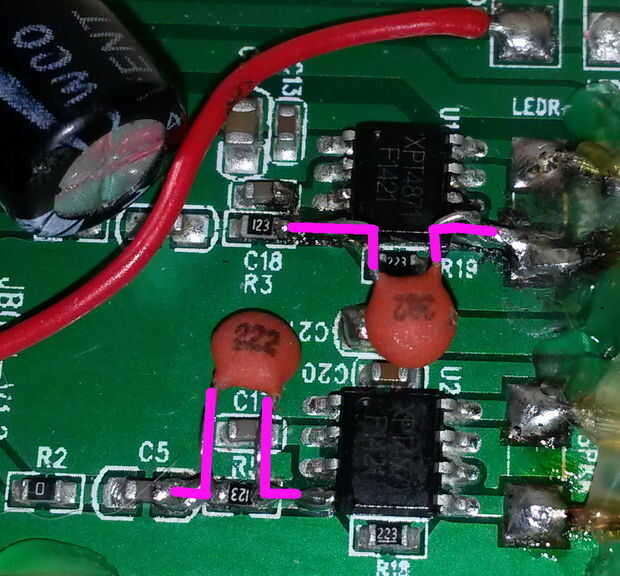

- Soldar un condensador de .0033µf a través de R19 en U1. Esto será a través de los pines 4 y 5 de U1.
- Soldar un condensador de .0022µf a través de R5 en U2. Esto será entre el pin 4 de U2 y C5

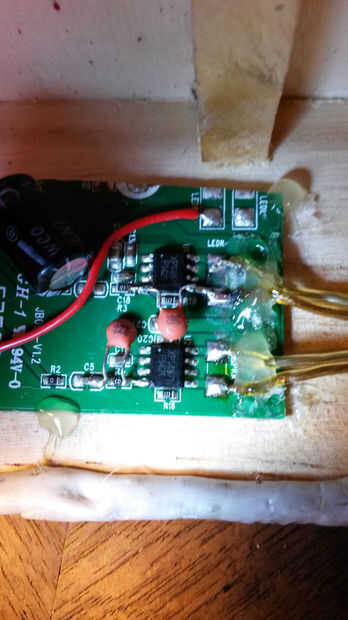

La salida de U1 debe ir al altavoz inferior mientras que la salida de U2 va al altavoz superior.
