Paso 2: Elaborar el sistema de engranaje

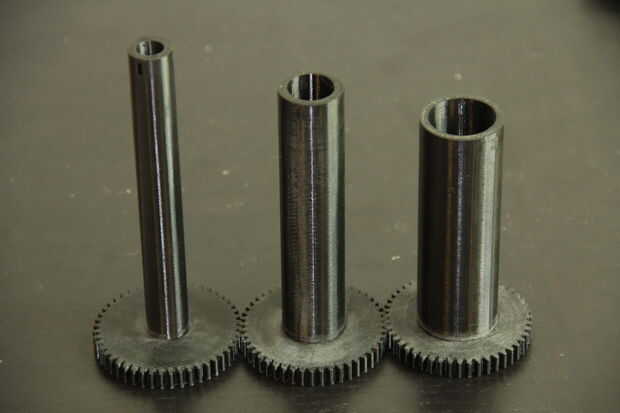

Esencialmente, todas las columnas huecas anidan dentro de otras y exponen sus engranajes a diferentes alturas. Cada uno de los motores paso a paso se colocan a una altura diferente, cada uno manejando una columna diferente. La ración de engranaje es 2:1, lo que significa que cada motor paso a paso debe hacer dos vueltas completas antes de su columna hace uno.
Para todos los modelos 3D, he incluido los archivos STL (para impresión) así como archivos de pieza y conjunto de Inventor (así que usted puede modificarlas libremente). Desde la carpeta de exportación, deberá imprimir 3 marchas paso a paso y 1 de todo lo demás. Las partes no necesitan una resolución del eje z super fino, aunque una cama nivel es importante para que los engranajes de paso a paso hacen una prensa cómoda ajuste, pero no tan fuerte que es imposible subir y bajar. Relleno alrededor del 10% - 15% parecía funcionar bien.

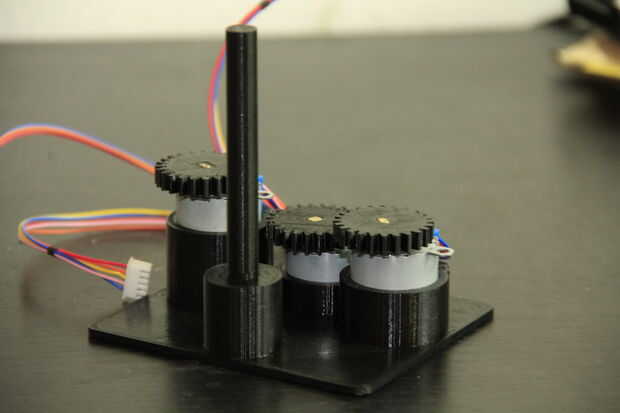

Una vez que todo se imprime, es hora de montar las piezas. En primer lugar, instale los engranajes de paso a paso sobre los motores paso a paso. Si están un poco apretados, encontré que los golpeando ligeramente con un martillo trabajó mucho mejor que empujando con mis pulgares. Una vez hecho esto, empuje los motores dentro de los tres agujeros en la base. No empujar hacia abajo, porque puede que necesite ajustar su altura.

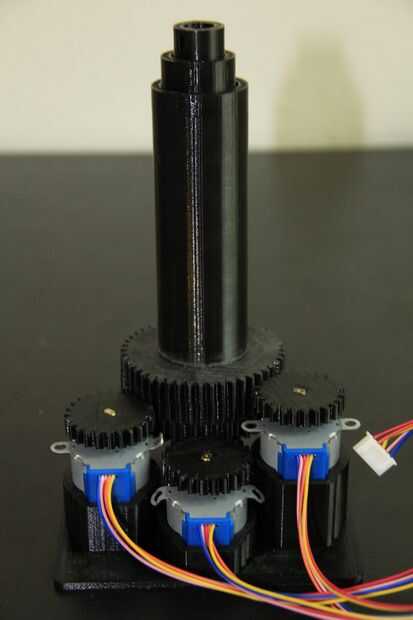

Una vez que estén seguros en sus titulares, soltar la columna de mercurio (uno más alto y más delgado) en la columna base, seguida de Venus y la tierra. Ajustar los steppers para que aparean bien con cada uno de los tres engranajes más grandes, y para que sólo en contacto con el engranaje apropiado.
