Paso 2: Cómo funciona

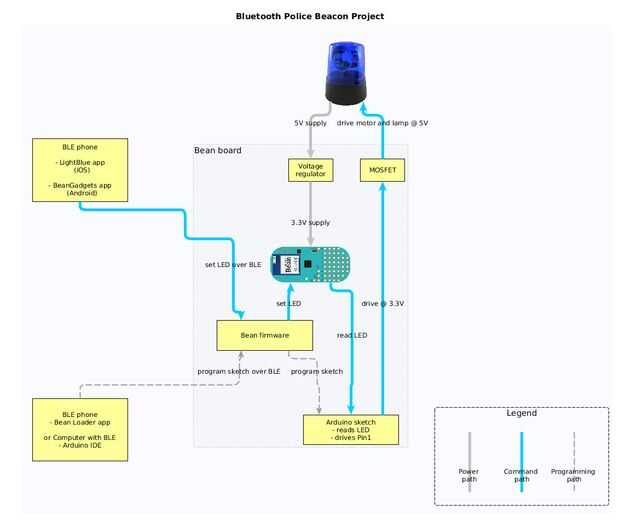

Como se muestra en el diagrama anterior del sistema, hay tres aspectos principales:
Energía
5V es tomado de la fuente de alimentación del transmisor y disminuido por un regulador de voltaje, con el fin de suministrar la Junta de grano con 3.3V.
Comando
Aplicaciones móviles de control del RGB LED de la haba. Esta es una característica estándar proporcionada por el firmware de la haba.
Luego, el sketch de Arduino lee el valor del LED y conduce el MOSFET por consiguiente.
El MOSFET cambia la potencia de la lámpara de Faro motor + encendido o apagado.
Esto hace que los lados de la aplicación y dibujo muy simple. La aplicación estándar azul claro puede ser utilizada como-es.
Programación
Esta operación es de una sola vez.
El sketch de Arduino se programa por aire, mediante la aplicación de BeanLoader o una computadora con BLE.
