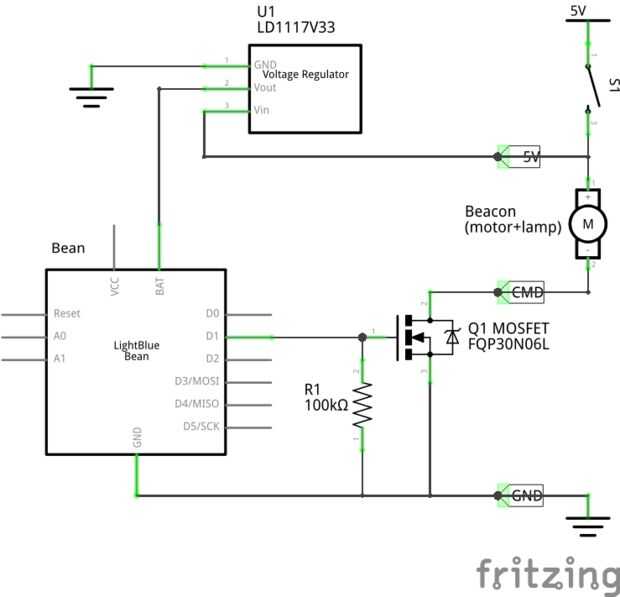

Paso 4: electrónica
Fuente de alimentación
De voltaje en del faro 5V del USB, el LD1117V33 genera un 3,3 v Fuente de voltaje, para alimentar el grano. No de alimentación el grano con 5V!
El S1 interruptor on-off, originarios del faro, todo interruptores encendido/apagado.
Conmutación de la carga
Utilizando un MOSFET FQP30N06L, se potencia el faro motor y lámpara, abriendo/cerrando la conexión a tierra. Este transistor puede interruptor de 10A para Vgs = 3,3 v, que es ampliamente suficiente.
Pin de D1 de la haba, como salida, unidades de puerta del MOSFET, con una resistencia de pull-down 100kΩ, con el fin de bloquear cuando D1 queda como entrada.
D1 se encuentra como salida de nuestro bosquejo (véase abajo) e impulsado por alta/baja para el faro del comando.
