Paso 5: soldadura
En este pasos montamos todos los componentes electrónicos según el diseño mostrado en el paso anterior. Usted puede colocarlos diferentemente, y el paso actual sólo muestra cómo lo hice.

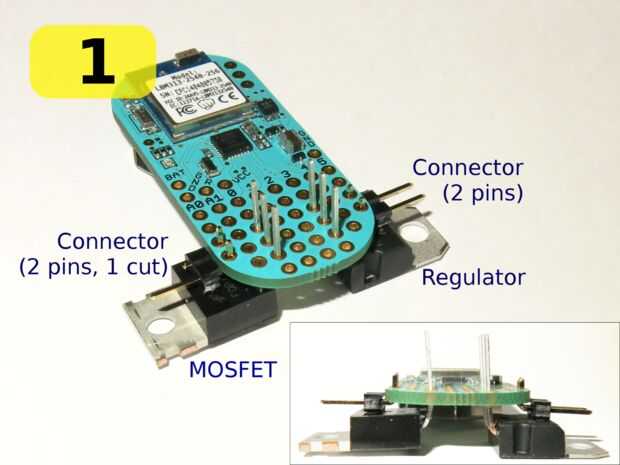

(1) Coloque los componentes
-Suba al lado de la batería de haba.
-Doblar las piernas del regulador y el MOSFET 90° hacia la parte superior.
-Tomar dos piezas de conector macho 2 pines de largo. Uno de los dos tiene su exterior perno de corte como se indica.
-Colocar conectores, MOSFET y regulador en protoboard del grano, como se muestra.

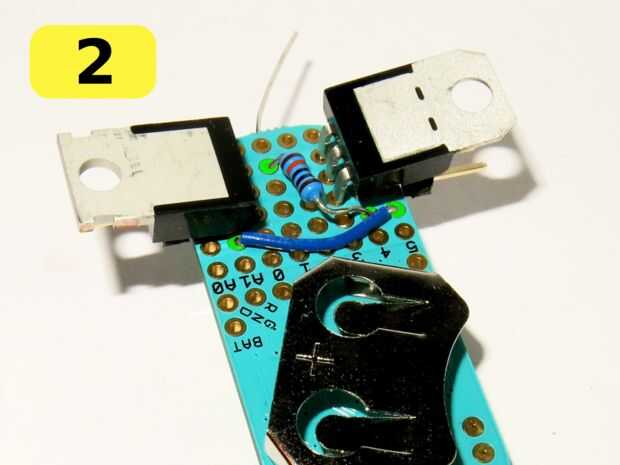

(2) resistencia
-Coloque el resistor kΩ 100 y cable azul como se indica. Las almohadillas conectadas se resaltan en verde.

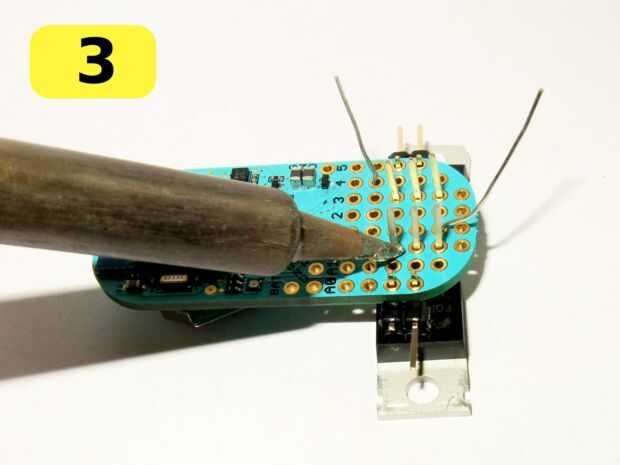

(3) las piernas de la soldadura
-Toda del tirón.
-Las piernas de la soldadura, luego corta su exceso.

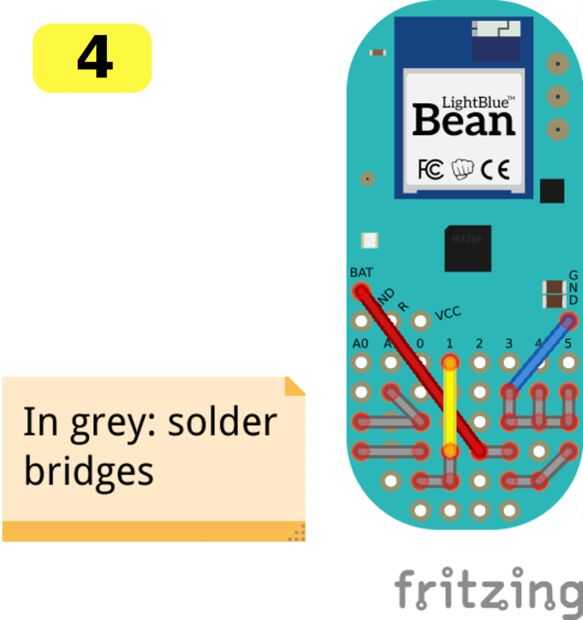

(4) las conexiones de la soldadura
-Añadir y soldar los cables azules, rojos y amarillo como se muestra.
-Realizar soldadura de puentes entre las almohadillas, por conexiones gris.
