Paso 2: La investigación
Nota: Si utiliza el autobús de VW, puede omitir este paso. El siguiente paso identifica los pernos necesarios

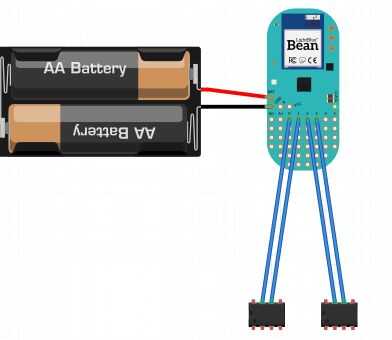

Mayoría de los coches RC trabajo recibiendo sus mandos por RF (49MHz en nuestro caso) y luego decodifica la señal enviada. Queremos interrumpir la señal y reemplazarlo con las entradas de la haba que puede controlar Bluetooth del dispositivo iOS. El grano sí mismo no puede manejar la corriente para conducir los motores por lo que necesitamos conectar a los controladores de motor. El autobús tiene un motor para la dirección y uno para el móvil, cada una con un regulador separado del motor de puente H. Estamos interesados en encontrar los pines de entrada de cada regulador del motor.

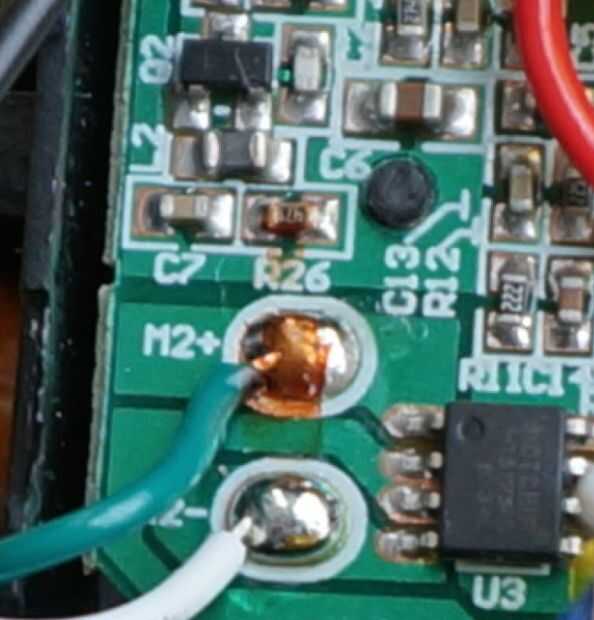

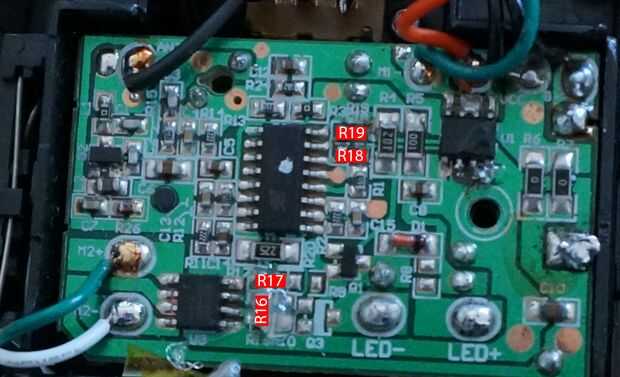

Para identificar el ICs de puente H, probe el extremo positivo del motor de las ICs varias en el tablero principal con un medidor de multi en modo de prueba de continuidad o en modo de resistencia. Una vez que la conexión se encuentra (un pitido en el medidor o 0 ohms) se ha encontrado el puente en H! Repita el proceso para el otro motor. Se puede verificar que la IC es un puente H por buscar el nombre del chip en internet. El autobús de VW utiliza puentes de Hotchip HT5125FE H. Encontrar una hoja de datos para el puente de H y que pines son para la entrada si está utilizando un diverso coche.
