BLUETOOTH ROBOCAR controlados usando ANDROID SMART PHONE (4 / 6 paso)

Paso 4: Radio Bluetooth y modulación

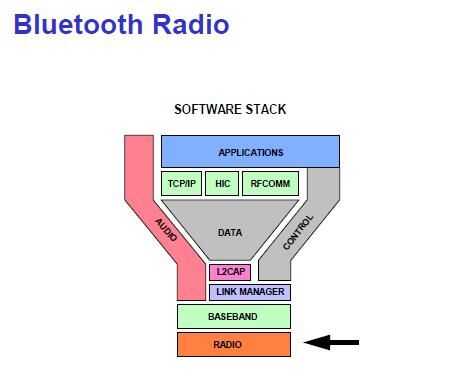

Radio Bluetooth

• Especificación de radio

Objetivo es un único chip de radio

Especificaciones de RF relajadas reducen coste

• Operación bajo normas internacionales sin licencia

Estados Unidos: FCC parte 15

Europa: ESTI 300-328

• 2,4 GHz ISM banda radio

Salto de frecuencia (FH)

espectro extendido: 1600 saltos/seg.

Dominio de tiempo dúplex (TDD)

Bluetooth es que una banda ISM de 2,4 GHz extendió el radio de espectro

– 2400-2483,5 MHz permite que todo el mundo (casi) operación

– 1600 saltos por segundo (625 mseg) tolva de frecuencia

– MHz uno de 79 canales (23 en Francia, Japón)

Duplex de división de tiempo

– Tx potencia 0 dBm 20 dBm

-Rango de 10 cm a 10 m en energía baja (0dBm)

Tipos de datos: 108/108 kbps simétrico canal canal asimétrico 723/57 kbps

-Isosynchronous (circuito conmutado) o asincrónica (paquete)

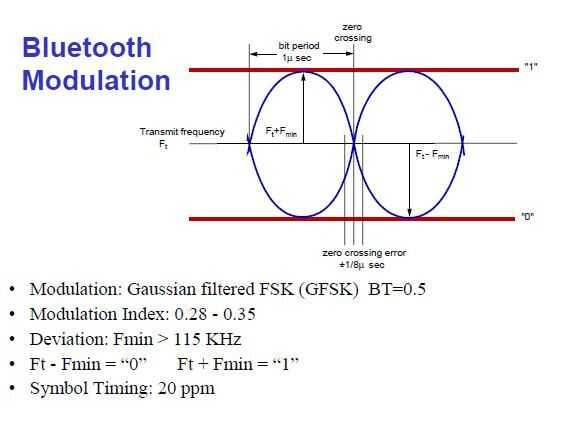

Modulación de Bluetooth

• Modulación: filtrado de Gaussian FSK (GFSK) BT = 0.5

• Índice de modulación: 0.28 - 0.35

• Desviación: Fmin > 115 KHz

• Ft - Fmin = "0" Ft + Fmin = "1"

• Sincronización del símbolo: 20 ppm
