BLUETOOTH ROBOCAR controlados usando ANDROID SMART PHONE (5 / 6 paso)

Paso 5: Controlador de banda base de Bluetooth

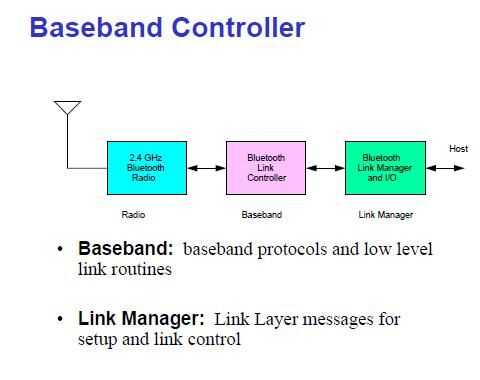

Controlador de banda base

• Baseband: baseband protocolos de bajo nivel y enlace rutinas

• Link Manager: mensajes de capa de enlace para el control de configuración y enlace

• Frecuencia salto tiempo división Duplex canal
Canal basado en una ranura de tiempo de milisegundos 625 (1600 saltos/seg) 220 mseg de la ranura de perdido al establecimiento de PLL

• Bluetooth utiliza tanto circuito y paquete cambiada canales, soporta:

– Hasta 3 canales de voz síncrona simultánea 64 kbps

– La voz síncrona simultánea y asincrónica de datos canal

– Canal asincrónica de datos:

---721/57.6 kbps asimétrico

---432.6 kbps simétrico

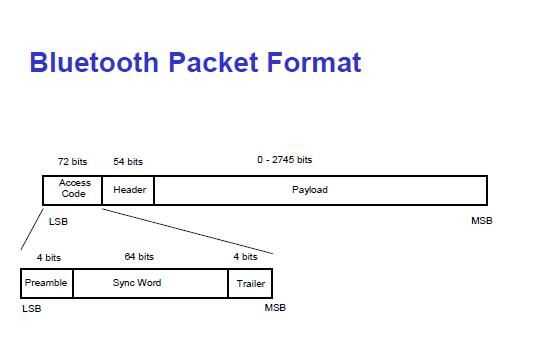

Códigos de acceso

• Canal código de acceso (CAC): identifica una piconet, este código se usa con todo el tráfico intercambiado en una piconet

• Código de acceso de dispositivo (DAC): utilizado para la señalización, por ejemplo, para localizar y respuesta a la paginación

• Código de acceso de consulta (IAC):

Código de acceso de consulta general (GIAC) común a todos los dispositivos Bluetooth

– Dedicada consulta código de acceso (DIAC) común a una clase de dispositivos Bluetooth

– Proceso de investigación "encuentra" dispositivos BT en gama
