Paso 9: PCB - hecho en casa parte 1
Me gusta hacer tableros del circuito impreso en casa, ahorra costes y cambios de diseño fácil cuando hay un error en el diagrama del circuito. Pero no es muy agradable, por supuesto.
Hay muchas maneras diferentes para hacer tableros del circuito impreso en casa. Usted puede encontrar fácilmente en Instructables, sólo tienes que buscar.

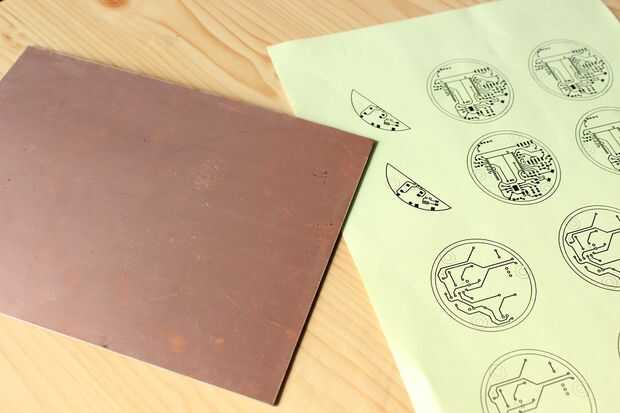

Utilicé dos tarjetas de circuitos de capa para diseño de circuito óptimo. Sin embargo, todavía puede utilizar una capa de circuitos porque puedes cableado en la capa inferior.

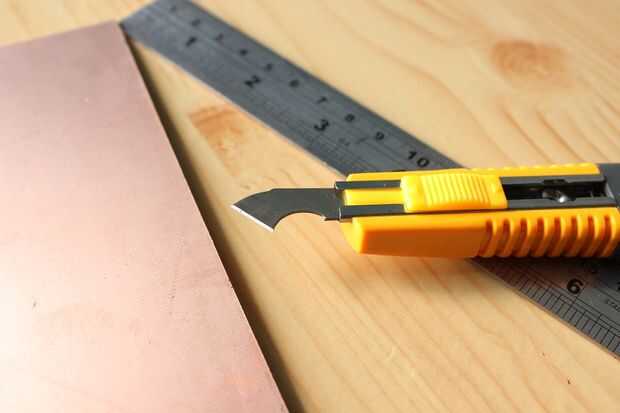

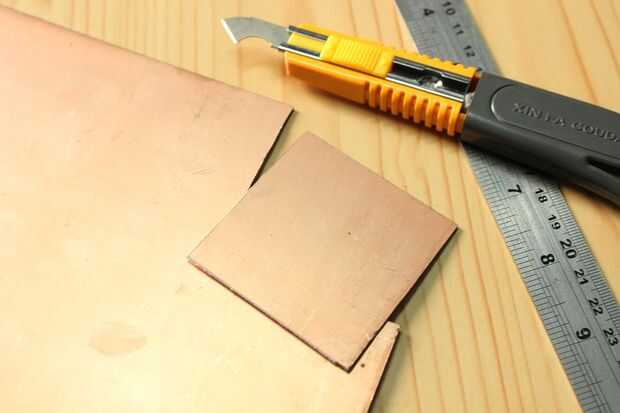

En este paso, os muestro cómo cortar las placas de circuito impreso por el gancho cuchillo Cortador de PCB cobre. Usted puede conseguir esta herramienta en Ebay por barato. También puede utilizar con una regla de hierro, hacer no uso regla de plástico, es demasiado blando y puede cortar la regla. jaja

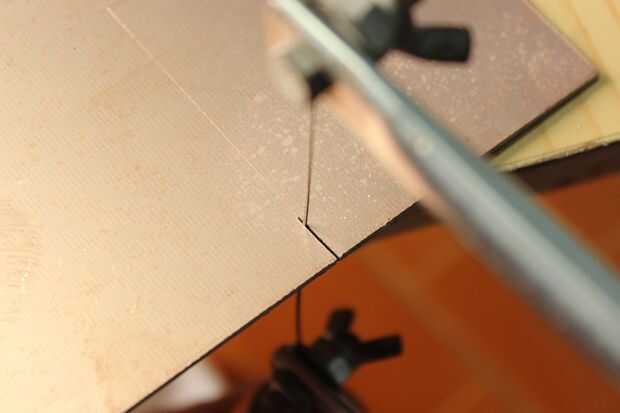

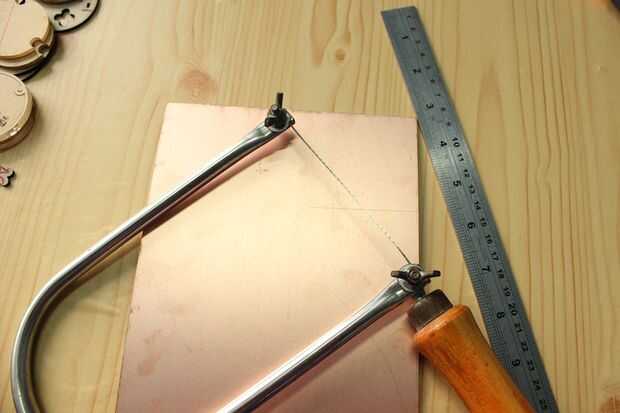

Otra forma es que se puede utilizar una sierra de mano para cortar tablas.
