Paso 11: Diseño de la caja acrílico

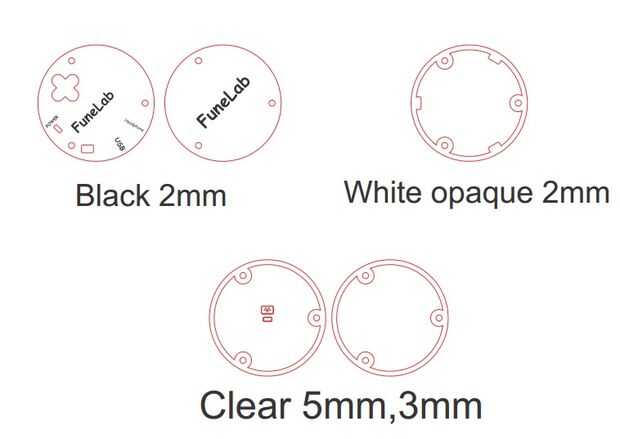

También he diseñado un caso para BluetoothBox por el acrílico. Elegí 5mm y la hoja de acrílico de 3mm para hacer las fronteras y la hoja de acrílico de 2mm para cubrir.
El diseño es sencillo con Corel Draw pero tengo que calcular cuidadosamente el tamaño para ajustar paneles placa de circuito en el caso.
Para complicar los paneles de acrílico juntos, tengo más agujeros 3 diseño para cada hoja de acrílico. Diámetro interno del agujero es 2.5 mm, después del corte del laser, que se ajusta en el tornillo para girar. Sin embargo, el agujero debe ser de 2,7 mm.
A continuación he diseñado un anillo a la luz del LED azul puede penetrar la luz, creando un círculo brillante cuando BluetoothBox está activado. Elegí la hoja de acrílico opaca para realizar esta tarea. Este tipo de acrílico parece sólo la mitad la luz a través de él y mantener la otra mitad luz para arriba en ella, por lo que verás un efectos de luz tenue, parece muy agradable.
Hay 3 posiciones para la luz de los LEDs al círculo de acrílico. Se puede ver en la foto, la ubicación alterna entre los orificios.
Finalmente, diseñé la portada de BluetoothBox. Hay dos la cubierta, uno en la parte superior y otro en la parte inferior. El agujero "+" es el lugar que se puede presionar un botón para control de BluetoothBox. También puse los agujeros y la luz de estado de carga. Las palabras "USB" y "Auriculares" es donde se enchufa en el puerto USB para carga y auriculares jack.
Yo también no se olvide añadir nombres a él, la parte superior e inferior. El texto será grabada laser con totalmente automatizado.
