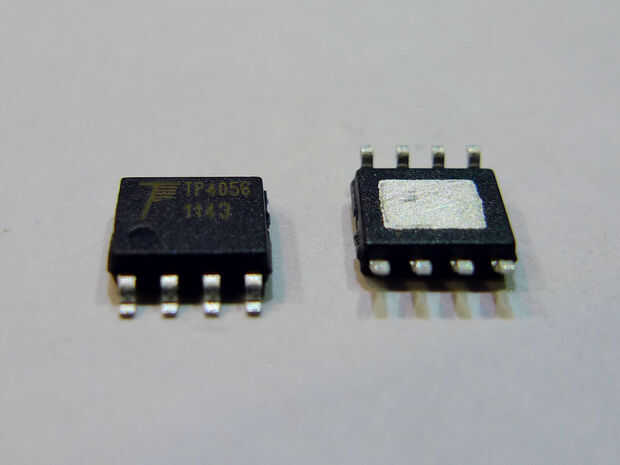

Paso 6: TP4056 cargador de batería de Li-lon
Si usted está interesado en baterías recargables, sabes el TP4056.
La batería recargable es totalmente compleja, si usted alimenta sólo en baterías recargables de la batería puede causar daño, puede causar la explosión de la batería.
El cargador de baterías debe tener un circuito complejo para manejar corriente y voltaje en cada período de carga. Pero no te preocupes, TP4056 le ofrece un circuito integrado por lo que fácilmente puede recargar sus baterías sin causar ningún problema.

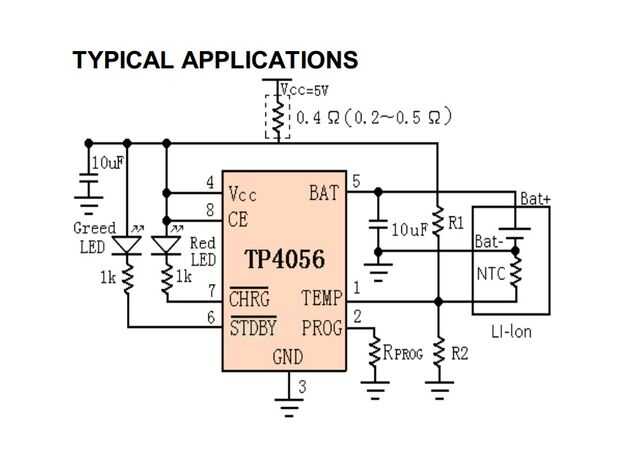

Usted puede conseguir TP4056 como un módulo completo, sólo tiene que conectar la batería y puede hacer otras cosas. Pero quiero rediseñar el circuito de carga para que quepa en mi motherboard. Al igual que diseño de circuito para los fabricantes en la hoja de datos, puede ver el diagrama de arriba.
La TP4056 puede trabajar con adaptador USB y de pared y puede cargar la batería hasta 1000mA.
Cuando la batería no está cargada, un pines de señal en la TP4056 muestra el estado de la batería, que conectado a un LED rojo. Una vez que la batería está completamente cargada, los otros pines de señal le indicará que la batería está llena, que conectado a un LED azul.
Asegúrese de conectar los pines de derecha "+" y "-" de la batería para no poner en peligro. El cargador es también importante, debe asegurarse de que su poder de fuente en la gama de fabricantes.
Más información en la hoja de datos de TP4056.
