BluetoothBox para auriculares estéreo y altavoces (7 / 23 paso)

Paso 7: esquema

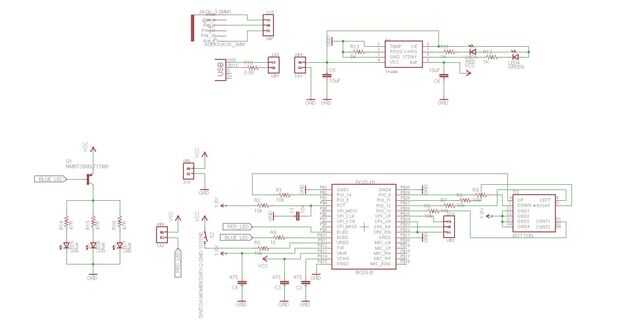

Terminé el esquema BluetoothBox. Simplemente haga clic derecho en el archivo adjunto, seleccione "Guardar destino como" para descargar el archivo. Debe abrir este archivo en Eagle versión 6.4 o superior.

Hay también un archivo PDF para cualquier persona no instalar software Eagle.

En el esquema, usé 3 LED azul para indicar que BluetoothBox se ha conectado el transmisor. Usé el transistor PNP 2N3906 para controlar el LED se ilumina intermitente de señal del módulo negro BC-05.
