Paso 2: Construcción de la etiqueta
El CC2541 es uno de los más populares chips BLE4.0. Otro es NRF51xx de nórdico. Comercialmente, estos chips se venden como módulos llamados HM-10/11/12 en línea. Son baratos alrededor de $4-5 cada uno y bastante bueno con antena del PWB a bordo.
En mi proyecto, ya que no estoy familiarizado con iBeacon u otros estándares del faro, yo sólo uso bruto valor RSSI desde el firmware por defecto de este HM-10. Para usuarios avanzados ahorrar energía y otros usos de iBeacon, puede cambiar a iBeacon firmware con este mismo módulo. [http://www.blueluminance.com/HM-10-as-iBeacon.pdf]

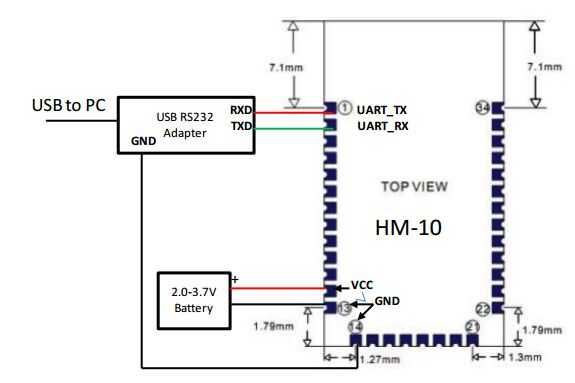

Inicialmente, sólo he configurado el HM-10 módulos vía un PL2303 USB-TTL convertidor utilizando comandos AT. Ej.: cambiar el nombre de la tasa de baudios del dispositivo/cambiar / etc. los niveles de energía. Sin embargo, las configuraciones por defecto deberían ser suficiente.
El pdf contiene datos específicos del módulo y en los comandos.

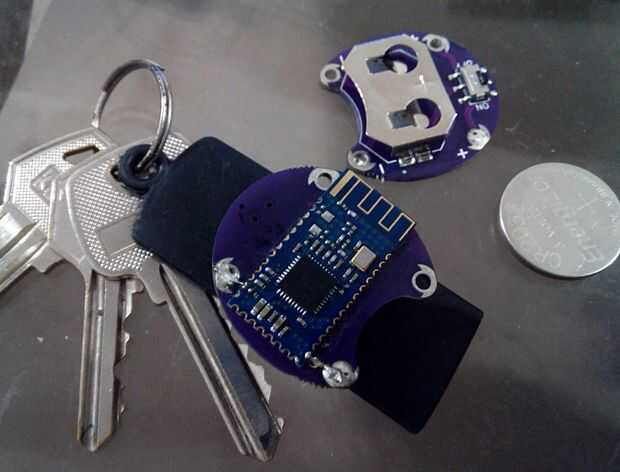

Para alimentar el módulo, que justo pegado a la parte trasera del soporte de la batería CR2032 y soldar los pines VCC y GND en consecuencia. Está presente en el sostenedor de batería para un interruptor ON-OFF.
Después de encendido, puede verificar rápidamente si el módulo está muy bien y que transmite, mediante la búsqueda de dispositivos bluetooth en su teléfono. El nombre de dispositivo por defecto es CC-2541A/HM-10./configured.
