BME BAC de 3300 metros (5 / 8 paso)

Paso 5: Calibración del Sensor

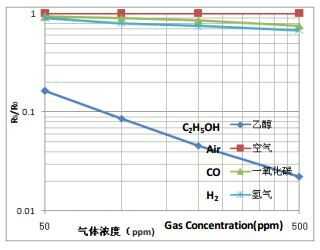

La hoja de datos proporciona la curva de calibración se indica que se puede utilizar para correlacionar la concentración de gas de etanol a la resistencia del sensor. La curva de la hoja de datos muestra una relación lineal que puede ser explotada para realizar la calibración. El sensor es izquierda encendida durante al menos 48 horas en aire limpio, y luego se determina el valor de la resistencia del senor. Esto fue tomado para corresponder a la máxima resistencia de sensado que se produce a una concentración de gas de etanol de 50 ppm o menos. Entonces, el sensor está saturado mediante la colocación en una solución concentrada de gas etanol (utilizamos enjuague bucal de Listerine con 21,6% de alcohol). Del mismo modo, la detección de resistencia se toma en ese momento el valor de resistencia mínimo que corresponde a una concentración de 500 ppm. Utilizando estos dos puntos se puede encontrar la ecuación de la línea. Esta ecuación se utiliza entonces para calcular la concentración de gas de etanol basada en la resistencia sensora durante las pruebas.
