Paso 2: Soldando sensores IR
Se necesita
Herramientas
- Soldadura de hierro
- Alicates de punta
- Peladores de alambre
- Cortadores de alambre
- Pistola de calor (si va a utilizar cinta aislante, no necesita esto)
Materiales
- 2 x QRD1114
- 2 x cable negro
- 2 x cable rojo
- 2 x cable azul
- 1 x soldadura
- encogimiento del calor de x 1 tubo o con cinta aislante
- De la soldadura
Echa un vistazo a su Sensor IR. Debe tener cuatro conductores. Los dos medio son tus cables negativos mientras que dos los exteriores son tus cables de positivo. Los cables negativo será ligeramente más cortos que sus conductores positivos. Trim abajo lo positivo conduce a unos 2 cm y los cables negativos a cerca de 1 cm.
Utilice un par de alicates de punta para pellizcar y tuerza los dos cables negativos.
Los cables negros, rojos y azul deben unos 8 cm de longitud y 1/2 cm del final.
Suelde el cable negro al par.
Suelde el cable rojo al positivo en el emisor de IR. Esta es la parte con la parte superior blanco claro al mirar su emisor de IR.
Suelde el cable azul al cable restante.

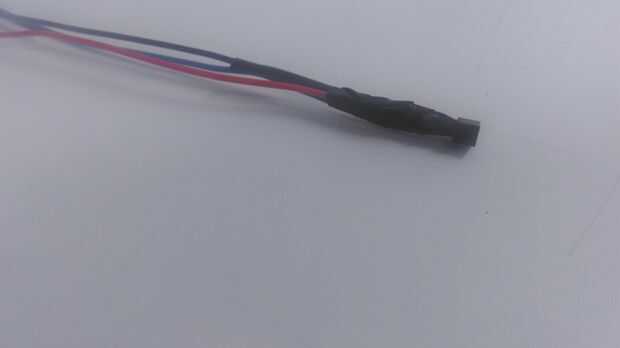

Corte suficiente tubo del encogimiento del calor para cubrir la soldadura y use la pistola de calor para sellar. O utilizar cinta aislante para lograr el mismo resultado. Recuerde: todo el metal que debe quedar oculto.
Repita con el segundo sensor IR.
