Bobina de fusión (caso del juego de estilo de Halo 2) (1 / 9 paso)

Paso 1: diseño 2D

Este paso debería haber sido incluido desde el principio, pero oh bueno, mejor tarde que nunca! Algunos pueden colocarse más adecuadamente en sus respectivos pasos, pero he querido poner aquí todas las imágenes de diseño en 2D (y por cierto, que no hubiera venido utilizando a monitores de 1024 x 768 si hubiera habido alguna otra forma!). Todas las redes son de mi propio diseño, y las fotos son los siguientes:

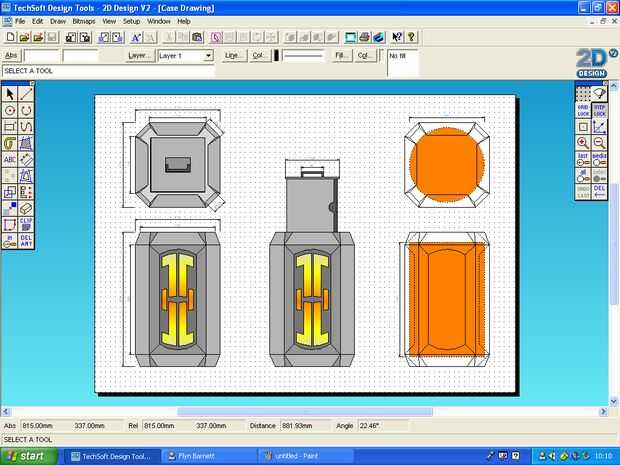

1. colores diagramas ortográficas. El par transparente a la derecha muestra la prevista colocación de los tubos de plástico y el medio muestra el tubo desmontable que pudiera sostener el juego y llavero (como el caso real de alcance), pero desechado la idea debido a la carga de trabajo.

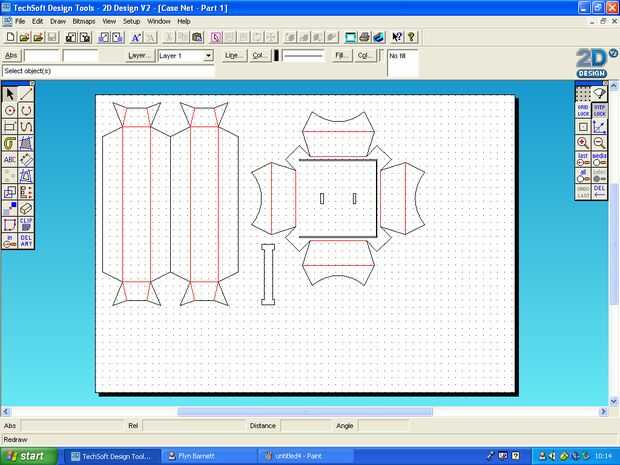

2. dos de los lados y la parte superior. Tengo una versión modificada sin la tapa con bisagras de la parte inferior, que incluye los otros 2 lados. El mango fue sólo probar la idea a cabo, e hice una segunda versión de plástico (que en realidad nace nuevo plano cuando lo suelte!).

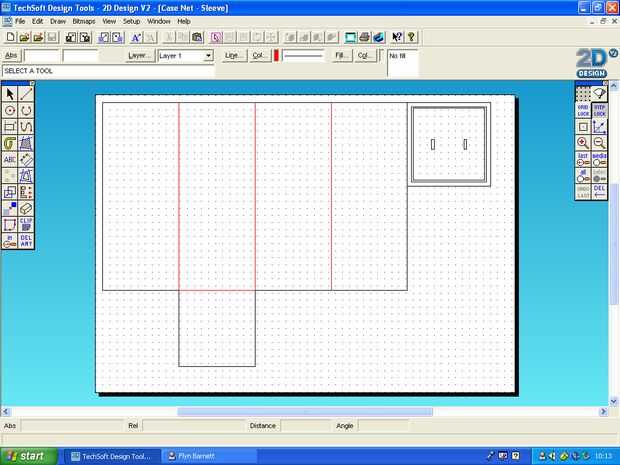

3. la red para el "tubo interno" (ver siguiente paso). También incluye un bisel cuadrado a la línea del borde superior del tubo interior, y una tapa más pequeña en forma de pieza. Esto le da un toque más pesado y un mejor cierre de calidad.

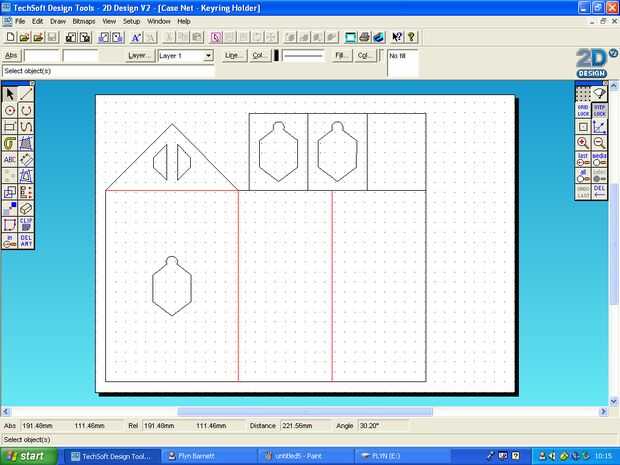

4. básica llavero titular, teniendo en cuenta el ancho de la llanta y el grueso del juego.

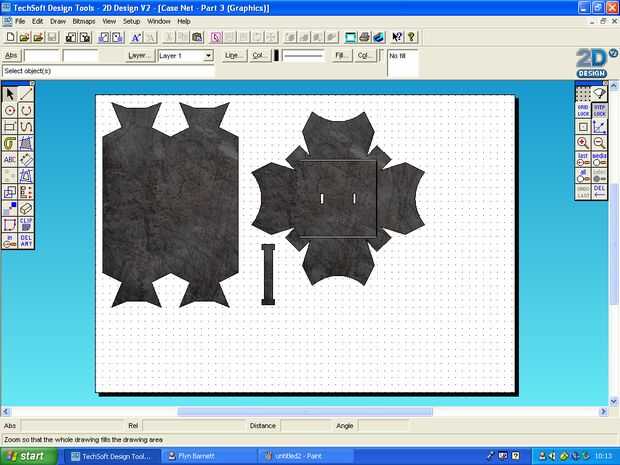

5. textura llena de versión de la red superior. No modificar la red, por lo tanto más adelante en espacios blancos.

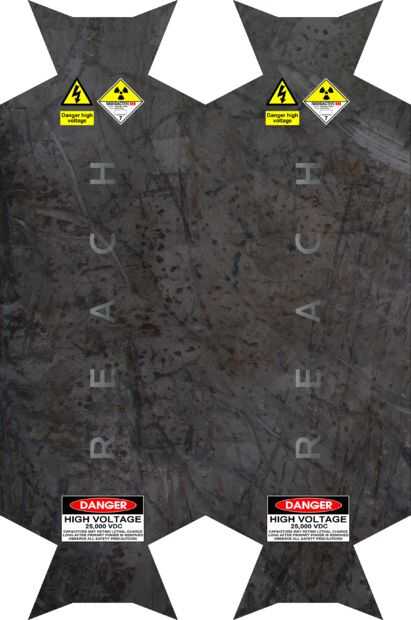

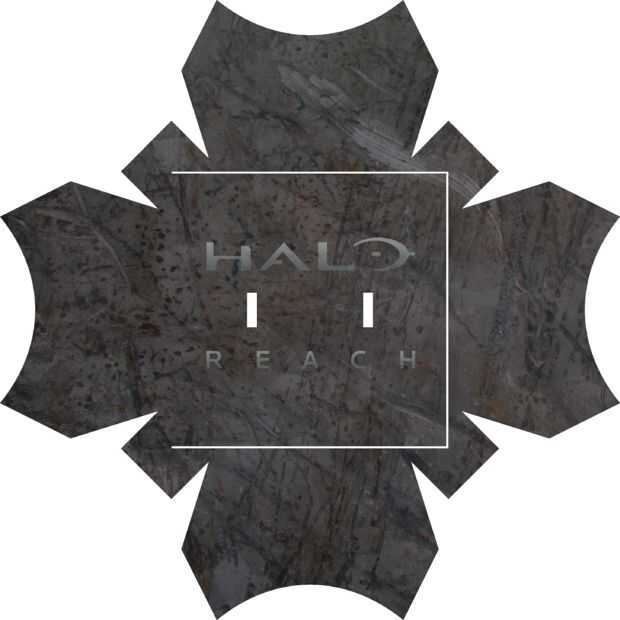

6/7. La parte superior y lados con logos añadidos. Una vez más, el fondo se quedó sin la tapa con bisagras o cualquier insignia.
