La parte del circuito que se encarga de la activación es el amplificador operacional IC1 que sirve como un comparador, pot R4 se utiliza para ajustar la tensión de comparación que el op-amp por lo que se puede establecer el nivel en el cual se activará. Si esto fue todo lo que fue en el circuito todavía trabajo y podría utilizarlo para disparar la pistola de bobina sin embargo continuaría la bobina crear el campo magnético hasta que el capacitor estaba vacío en algunos casos esto no es deseable, que necesitamos poder activar y desactivar en un momento exacto.

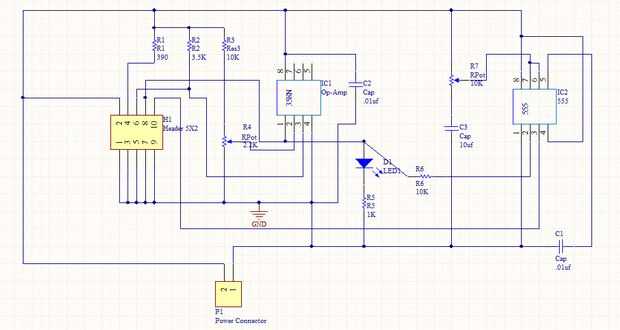

Se verá en el circuito también he incluido un temporizador 555 en una configuración de tiro, mal explicarlo más adelante pero primero quiero ir a un poco más sobre lo que queremos las bobinas de nuestra pistola de hacer. Cuando encendemos una bobina se crea un intenso campo magnético alrededor de la bobina sin embargo cuando desconecta la bobina del campo no dejar inmediatamente su decae lentamente debido a las corrientes de Foucault, si el proyectil ha pasado el punto medio de la bobina y el campo magnético está presente será entonces atrayendo el proyectil al revés lo frenando y reduciendo su velocidad. En el mundo ideal el campo magnético disiparse completamente como el proyectil alcanzado a medio camino a través de la bobina permitiendo a costa sin resistencia a través del cañón.
La bobina puede ser humedecida con una resistencia para ayudar a que el campo magnético colapso tan pronto como sea posible, pero esto puede no ser suficiente para conseguir la sincronización perfecta. Es donde nuestro circuito vienen de hay dos cosas que podemos hacer con este circuito la primera es que podemos controlar cuando la bobina se activa, queremos que esto ocurra tan pronto como el proyectil está en el área de influencia del campo magnético generado por la bobina, esto se puede ajustar moviendo la posición del disparador Ir más cerca o más lejos de la bobina.
La segunda cosa que podemos controlar es cuánto nos proporciona corriente a la bobina si tiempo correctamente podemos hacer que la bobina esté apagado para dar tiempo suficiente para que el campo magnético a la caries antes de que el proyectil llegue al otro lado de la bobina. Este es un proceso realmente simple, todo lo que hacemos es establecer la duración de la bobina es sobre el uso de la olla en R7. ¿Cuánto tiempo debe ser?, bien podría hacer un cronógrafo de ghetto utilizando dos de estos módulos de disparo óptico y micro controlador esto podría medir la velocidad del proyectil y conociendo esto y la distancia entre el gatillo y la bobina podría trabajar el tiempo áspero la bobina necesita decaimiento en y un ámbito para asegurarse de que la bobina se está deteriorando en este tiempo.
Sonido complicado derecho, bueno, es y existe una forma mucho más fácil. Usando el cronógrafo ghetto mismo descrito anteriormente se podría caminar simplemente a través de múltiples ajustes de tiempo del Temporizador 555 de rápido a lento y luego ver que valor da el proyectil la velocidad más alta y bingo su no perfecta set herramientas no alcance nada. Una vez que tengas la uno bobina marcada en añadimos otra bobina para mayor velocidad que se aplica la misma configuración, en todos mi bobina pistola de diseño que estoy tratando de hacer un sistema modular, por lo que es extensible a cualquier pistola de tamaño que usted tiene gusto.

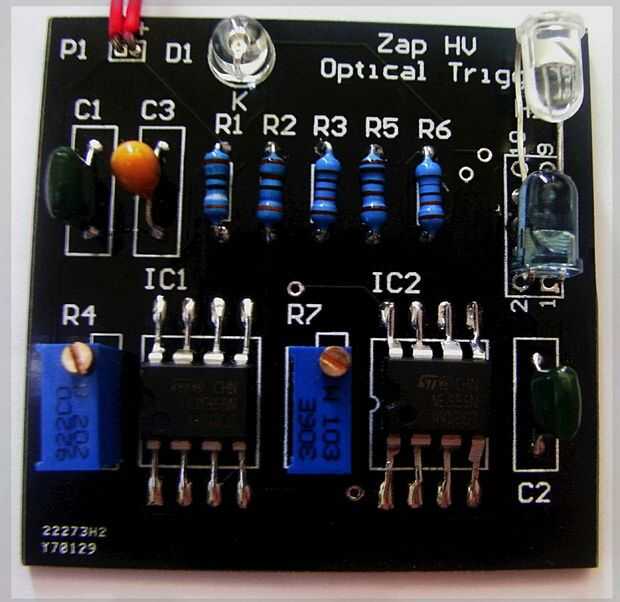

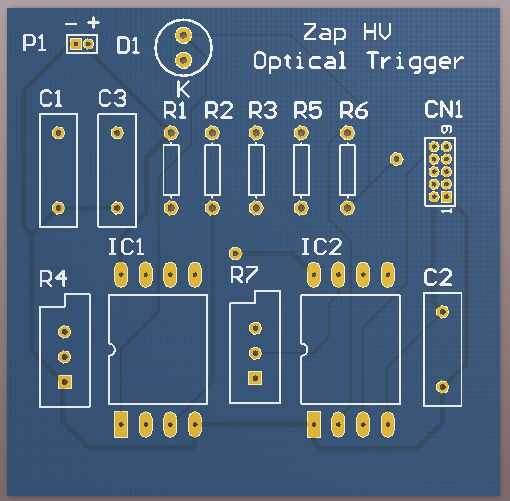

Puede descargar los archivos del taladro y Gerber de mi blog - para hacer tu propio PCB.
Si no tienes el tiempo o medios para hacer un PCB, PCB en blanco este está disponible en ZapHV.com
