Bobina de Tesla de estado sólido (6 / 13 paso)

Paso 6: Toroide (parte 1 de 4)

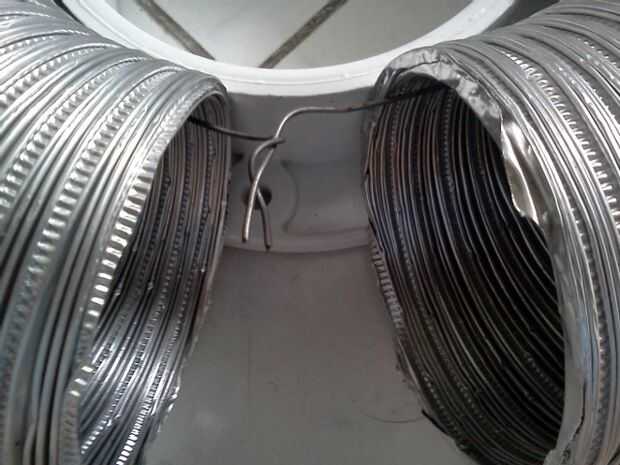

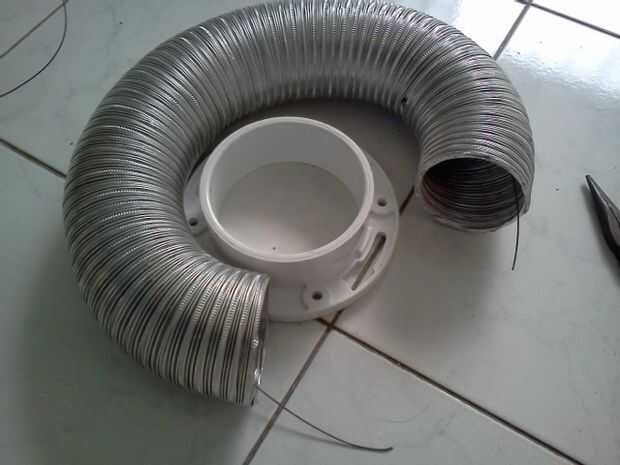

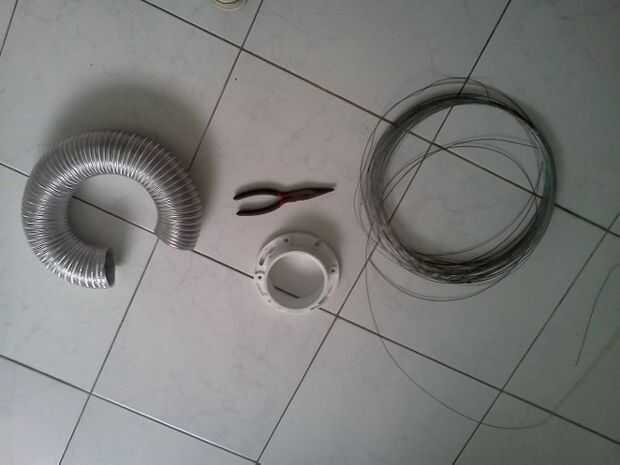

Para hacer el toroide, necesita conducto de aluminio, una pinza, alambre y una segunda brida. En primer lugar, cortar los conductos de aluminio para que pueda hacer exactamente una revolución completa en la brida. Luego, corte un trozo de alambre cuya longitud es ligeramente más grande que el conducto de aluminio. Con los alicates, doble el cable para traer los dos bordes del conducto de aluminio tan cerca como sea posible.

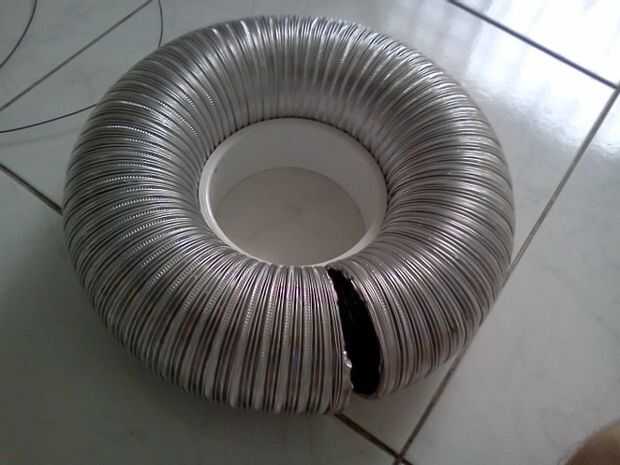

Asegúrese de que el cable está dentro de la toroide; tener en el exterior sería perjudicial a la bobina de Tesla. El trozo que falta entonces puede ser cubierto con cinta de aluminio o trozos de tubo de aluminio.

Idealmente, si encuentras un pedazo de tubo con un diámetro apenas menor que usted de aluminio del diámetro del conducto, usted debe pegarla como se describe en uno de mis enlaces al final de instructivo, titulado un nuevo 8.5 x 34.5 toroide para la 'Phoenix' . Ya que no he podido encontrar este material, tuve que usar un cable. Todavía estará bien siempre y cuando el cable se mantiene en el interior de la toroide.
