Paso 1: El marco
El marco de la mesa de Tesla está hecha de media pulgada (12,7 mm) PVC tubo. No tiene ningún sentido que le da dimensiones exactas de los largueros y las canalizaciones verticales porque dependen de cuán grande es su bobina secundaria. Puede escalar el marco hacia arriba o hacia abajo como usted desea. He utilizado un tubo de cartón largo de 12 pulgadas para la mina, haciendo la huella de mi bobina 14 pulgadas por 11,25 pulgadas.

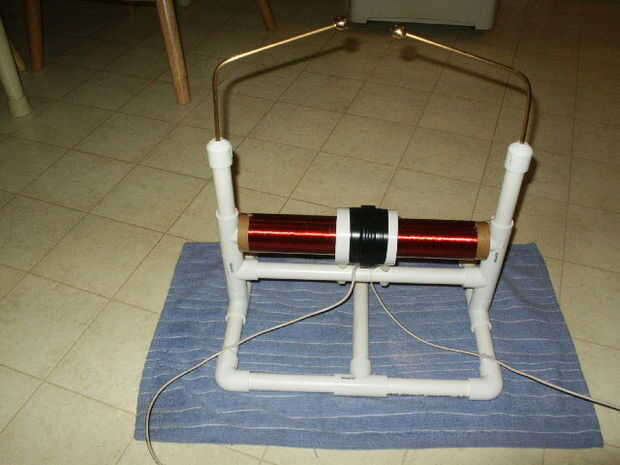

Estudio de las imágenes y podrás ver cómo se hace el marco. La configuración que requiere las siguientes articulaciones:
(4) 90 grados codos;
(8) "articulaciones T"
(2) tapas
El resto es tubo recto de media pulgada, cortar a la longitud. NINGÚN cemento fue utilizado para Únete las partes y no deben usarse. El ajuste de fricción de la tubería es razonablemente fuerte, y dejar los empalmes sin pegar le permite tomar el marco aparte para trabajar en la bobina, hacer ajustes o reparaciones, etc..
Los postes en el centro consisten en tres empalmes T cada una, apiladas verticalmente. Longitudes cortas de tubería conectan estos. Si haces una bobina más grande estos longitud tendrá que ajustarse en consecuencia.
El travesaño que va por debajo y paralelo a la bobina secundaria tiene que taladrar para los soportes primarios. Encontrar el punto central de la pieza transversal y taladre dos orificios para que la principal forma de centrado en el secundario. Una vez más, no puedo decirte exactamente donde, porque depende de lo que usas para tus formas de bobina. Pero lo del centro y estará bien. Consulte la página sobre el primario para más detalles sobre el método de montaje.
El secundario es apoyado por tapones de tubería y adaptadores de tubo insertados en el tubo de cartón. El tubo que he usado es 1,75 pulgadas de diámetro (es un tubo de toalla de papel cartón pared gruesa). Tuve que experimentar en el home center para encontrar las piezas de plomería de estante PVC que cabrían, pero he encontrado unos resbalón en cerca. Otra vez, sin cola se utilizaron. Usted quiere ser capaz de eliminar el secundario para mantenimiento o reemplazo.

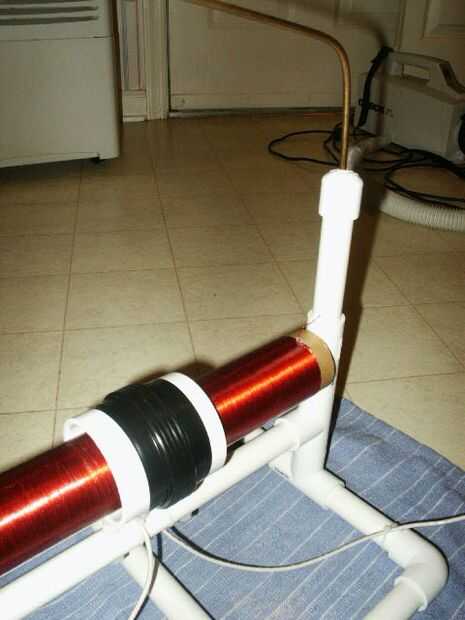

En las dos articulaciones T superiores insertar tapones para apoyar a los bornes de latón. Estos pueden ser cualquier cosa conductor--corcho, goma, etc.. Me encontré con Corchos de vino caben muy bien. Empujar hacia abajo igual a cada lado hasta que estén a nivel con el borde superior de la forma secundaria. Por encima de ellos colocar un tramo de tubería de PVC. Altura exacta no es demasiado importante; deben ser lo suficientemente altos para mantener los terminales de las bobinas activas para evitar formación de arcos. Mina son cuatro pulgadas de alto cada uno.
Perfore agujeros de 3/16 Avos en el centro de dos casquillos de la pipa del PVC para los terminales. Perforaciones pequeñas--cerca de 1/8 pulgada--en los tubos de soporte frente a los extremos de la bobina secundaria a los cables del secundario a través de la alimentación. Vea el paso sobre las terminales para las conexiones finales.
