Paso 2: La bobina secundaria
La bobina secundaria en una bobina de Tesla es generalmente una larga bobina de alambre fino. No está conectado a la bobina primaria, pero recoge la corriente del primario por inducción.
Para este modelo de mesa utilicé un cilindro de cartón resistente antiguamente en un rollo de toallas de papel comercial. Se trata de 3/16 Avos de pulgada de grosor, 1,75 pulgadas de diámetro y 12 pulgadas de largo. También se puede utilizar tubería de PVC, o cualquier otro tipo de aislante plástico. Evitar el color de la tubería. A veces el tinte es conductora, que hará que su proyecto al fracaso. Evitar el tubo negro. A menudo tiene carbono y carbono conduce la electricidad.
Si usa cartulina como lo hice, abrigo bien dentro y por fuera con varias capas de barniz de poliuretano o goma laca. Estas ayudan a estabiliza el cartón y para mejora grandemente sus propiedades aislantes.
Una vez que el formulario secundario es dura y seca, aplicar dos tiras de cinta de la alfombra de doble cara para exteriores, 180 grados aparte. Es muy pegajosa cinta usada para sujetar alfombras hacia abajo. En un tubo de 12 pulgadas, he utilizado dos tiras de cinta, de 11 pulgadas de largo cada una. Esto ayudará a sostener el cable secundario como usted viento.

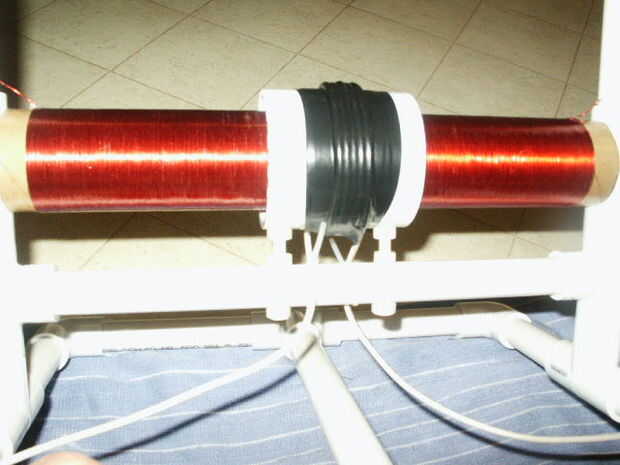

El alambre que usé es alambre de Magneto calibre 24. Es de cobre sólido con una capa de aislamiento de esmalte. Inicio bobina media pulgada desde el final del tubo por grabar abajo (temporalmente) el alambre y la bobina lentamente y con cuidado, manteniendo el alambre liso y apretado. No cruce el cable en cualquier momento, o su trabajo llegará a la nada. Es aburrido, pero herí el secundario todo a mano en unos 80 minutos mientras mira TV. Yo no molestarse con bobina gigas a menos que usted planea hacer varios rollos.
Puede utilizar otros calibres finos de alambre--22, 26, 28, 30, etc.--y el alambre que elija afectará la resonancia de la bobina. Tuve en mano, calibre 24, eso es lo que usé. Hay 515,9 vueltas en esta bobina, para un total de 249,7 pies de alambre.
Una vez que la herida de su secundaria, pintarla varias veces con poliuretano transparente o goma laca. Deje secar completamente entre capa y capa. Algunos fabricantes de la bobina ponen en muchas, muchas capas de barniz. Esto aísla y pega el alambre al formulario. Puse en cuatro capas de laca. Que parecía como suficiente.
Cuidadosamente retire las tiras de anclajes de cinta de cada extremo. Usé una tira de pegamento caliente para fijar el cable a la forma. Deje aproximadamente ocho pulgadas de alambre libre más allá de la cola. Estos conectarán a sus terminales.

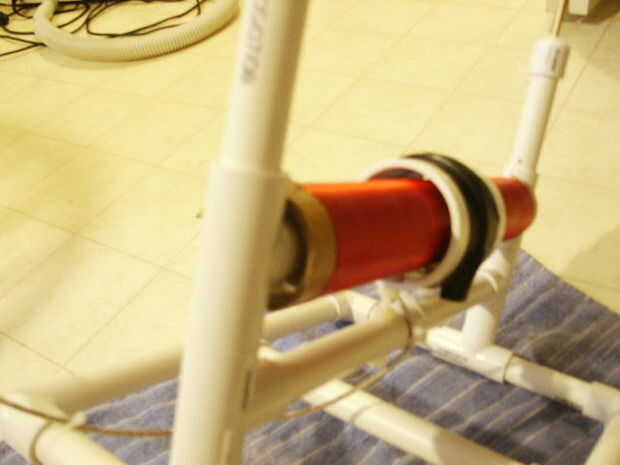

(El formulario secundario es compatible con tapas de fontanería de PVC insertados dentro. Pasé bastante tiempo en el centro del hogar probando diferentes bits de plomería conectores y casquillos para encontrar unos que se ajustan muy bien el tubo de cartón, pero finalmente encontré piezas perfectos. )
Pase los cables por los agujeros que se aburre en los perfiles verticales. Raspe el aislamiento de esmalte (usa papel de lija fino para esto) de las tres últimas pulgadas del alambre. Empuje el tubo y tapa de PVC para arriba y una los extremos del cable a cada terminal. Soldadura si quieres. Usé cinta de HVAC de aluminio, que es fuerte y conductor. Rechazar los apoyos en las juntas de la tapa T. Los extremos de los terminales se apoyará por el corcho o el otro tapón previamente insertado en el marco.
Antes de empujar las tapas de PVC en lugar, usted puede desear algunos cojines de la fricción para evitar que los terminales que hace pivotar alrededor de dos fácilmente. Corté un tapón de caucho en la mitad longitudinalmente y poner una pieza en cada vertical. Con las tapas puestas, las barras terminales son atascadas contra el caucho, que permite el ajuste bastante bueno de los terminales.
Consulte la página de terminales para los detalles de lo que los hace.
