Paso 3: La bobina primaria
La forma primaria es un acoplamiento de tubo llamado 2 pulgadas PVC. Realmente mide 2,75 pulgadas de diámetro. La primera cosa a hacer es marcar y taladrar los agujeros para montaje sobre el bastidor. Perforación de agujeros en línea en un objeto redondo puede ser difícil sin un jig o una abrazadera para mantener el trabajo en lugar. Usé el borde de un cajón abierto (una plantilla natural 90 grados) y marcó dos puntos sobre 3/8ths de una pulgada de cada extremo del acoplamiento. Utilice una broca de 1/4 y taladre con cuidado. Siguiente. Alinee el travesaño que va por debajo de la bobina secundaria. Utilizando el acoplamiento primario como guía, centro de los dos tubos y usan los agujeros ya perforados para marcar el travesaño. Después de echar a perder varias piezas de PVC aprendí que era mejor hacer los cuatro agujeros uno a la vez; es decir, taladre los orificios de dos, luego alinee la broca mirando hacia abajo dentro del tubo para perforar los agujeros en el otro lado.
Se necesitan tornillos de nylon de 2 1/4-20 (2 pulgadas de largo en mi modelo) y seis tuercas de nylon. Inserte los pernos a través de los agujeros en la forma primaria. Coloque una tuerca en cada uno y apriete. Poner una segunda tuerca en cada tornillo pero no apriete todavía.
Ahora vamos a hacer la bobina. Pegar una tira ancha de 2 pulgadas de cinta de la alfombra de doble cara alrededor de la mitad del acoplamiento del PVC. En mi modelo he utilizado alambre trenzado de calibre 12 con un aislamiento de nylon pesado. Esto se vende en tambores a granel en la mayoría de las ferreterías. Al principio puse en 9 vueltas. Más tarde, en el Consejo de TeslaMap, redujo esto a 5. Quisiera comenzar con 5 o 6 vueltas y trabajar en sintonía la bobina más adelante. La cinta de la alfombra le ayudará a mantener el cable en lugar de calibre 12, pero el aislamiento y el grosor del alambre resiste conforme, así que una vez que el principal envuelto, anclar el cable en su sitio con un par de capas de cinta aislante.

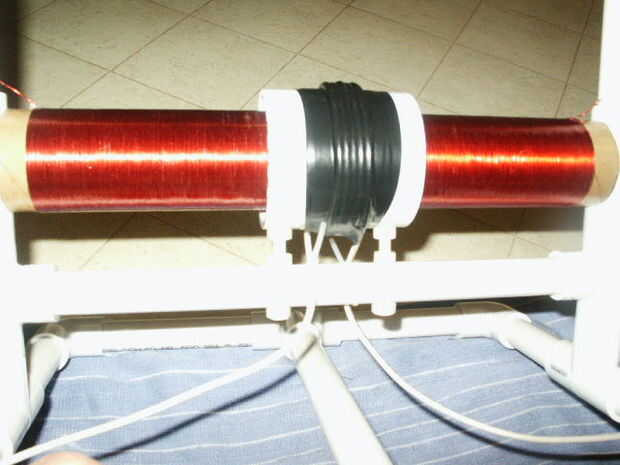

Deslice el primario en el secundario. Que cuelgue suelto por un tiempo. Empuje los tapones en el secundario para apoyarlo y ajustados a las diferentes juntas de PVC. Asegúrese de que el travesaño está en su lugar por debajo de la primaria secundaria y suelta. Alinee los orificios en la pieza cruzada con los pernos. Coloque el último par de tuercas de nylon en la parte inferior de la pieza transversal y apretarlos sólo hasta que queden al ras con los extremos de los pernos. Ahora apriete el par medio de las tuercas hacia abajo contra el travesaño. La idea es apoyar el principal desde abajo a la altura correcta al centro alrededor de la secundaria. Atornillar el par inferior de las tuercas en cada tornillo hacia arriba o hacia abajo según sea necesario para alinear la bobina. Si es necesario, también puede torcer el travesaño delantero o posterior a la primaria del centro. Estudio de la foto; deben hacer las cosas más claras.
Una vez que tenga el primario centrado, use ataduras de cremallera de nylon para atar el cable primario con el travesaño. Esto apoyará el alambre contra la tracción y ayudar a sostener el cable en espiral.
