Paso 5: El boquete de chispa

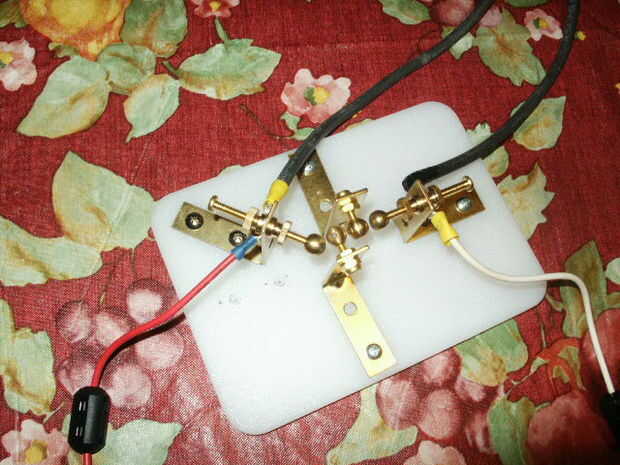

El entrehierro está hecha de latón y plástico HDPE (polietileno). La base es una tabla de cortar de polietileno de alta densidad 8 por 6 pulgadas. Mi primer boquete de chispa fue un modelo simple de dos electrodos, pero se sobrecalienta rápidamente en uso, así que los pongo juntos el modelo de cuatro poste que puedes ver aquí. Se necesita 4 soportes de bronce de 90 grados (2 x 2 pulgadas), 2 tornillos de latón de 0,75 pulgadas 8-32, 2 pernos de bronce de 2,5 pulgadas 8-32, dos tuercas de latón de 8-32, 4 tuercas de pulgar de latón de 8-32 y cuatro bolas de latón macizo de 0,4 pulgadas (10 mm), perforados y roscados para roscas de 8-32. Estas bolas se venden como piezas de repuesto de la lámpara en muchas ferreterías y hogar. Usted también necesitará 6 tornillos cortos.
Los postes dos centrales montados sobre la base de polietileno de alta densidad con un solo tornillo en el agujero del soporte trasero. Los tornillos deben ser cortos bastante no pasan completamente a través de la base de plástico. Si tienes un arco a través de ellos cuando se energiza la bobina, no una buena idea. Usando un tornillo en cada soporte le permite girar ligeramente para ajustar el boquete de chispa.
Un perno largo 0,75 pulgadas se coloca en el orificio superior de cada uno de los soportes de centro y una tuerca está encendida firmemente. Añadir una bola de cobre amarillo a cada post.
Los otros dos puestos son ajustables en cuanto a longitud y espaciamiento. Lugar uno en ángulo recto al centro de mensajes y atornille con dos tornillos. Poner en la tuerca del pulgar en uno de los pernos de cobre amarillo largo. Un cable de alto voltaje de la fuente de alimentación se conecte aquí y el cable pasando a los condensadores. Coloque la segunda tuerca de pulgar en después de que el perno ha pasado a través del soporte. Apriete, luego añadir el electrodo de bola. Repita esta Asamblea en el último post, que va montado en un ángulo de 45 grados con el resto. (Este ángulo es estrictamente una cuestión de conveniencia debido al tamaño de la base. Si usted tiene una base más grande, se puede establecer el último post perpendicular a los postes centrales). El otro cable de la fuente de alimentación va aquí y la línea de alto voltaje va a la bobina primaria.
Ajustar los cuatro electrodos para que alinee y sobre 1/16 pulgadas de diferencia entre ellos para comenzar con, alrededor de 1mm o menos. Ajustes necesarios para obtener buena producción.
En operación la brecha multi obtiene todavía caliente. Cuando el aire está ionizado, afecta negativamente la tasa en que los boquetes de chispa se dispara. El resultado es fluctuantes niveles de potencia y mala salida. La brecha puede refrigerarse por una corriente de aire de una aspiradora con su tubo invertido, un conjunto de secador de pelo en aire sin calor o incluso un ordenador se puede convertir ventilador de refrigeración. Amortiguamiento de la brecha se mejora mucho el rendimiento de su bobina.
No se ven en el boquete de chispa cuando está en funcionamiento. Da de intensa luz UV, como un soldador, así que evitar mirarlo o bien proteger de alguna manera. Cuando la bobina está en funcionamiento hay tensión letal pasando por el boquete de chispa, no lo toque!

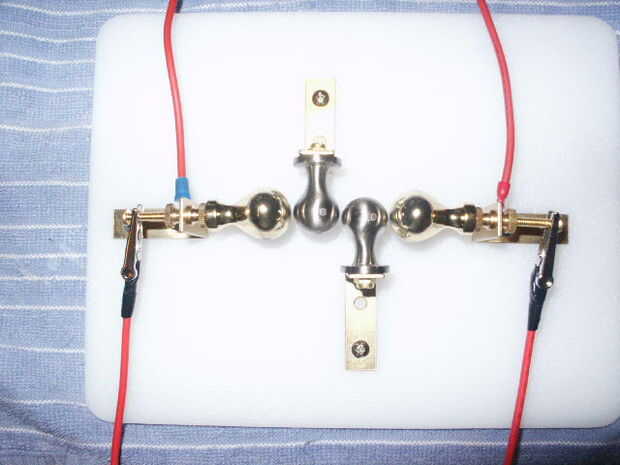

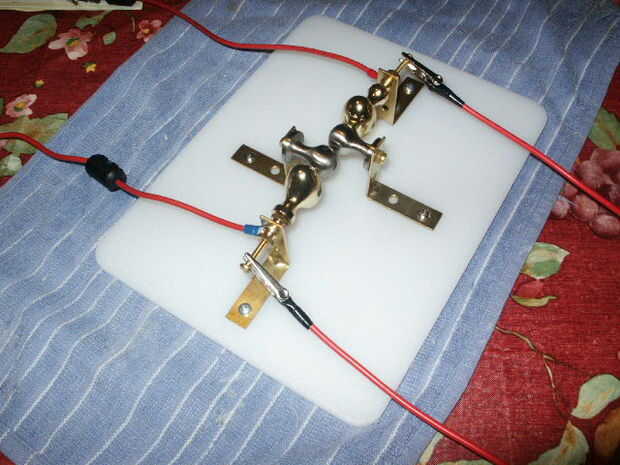

Actualización 25/06/09: Boquete de chispa Mark III. Había reconstruido el boquete de chispa de cuatro correos con componentes mucho más grandes. (Ver fotos). En vez de las bolitas de bronce de 10 mm, he instalado cuatro perillas de bronce diseñadas como cajón o gabinete tira. Los dos huevo en forma de perillas son latón lacado; los pomos esféricos en el centro son en bronce niquelado satinado. Los soportes y pernos de soporte son los mismos que antes
Las perillas grandes funcionan muy bien y manejar el calor de la operación boquete de chispa mejor. Que son superiores a los electrodos más pequeños, y y se rosca para los mismos tornillos 8-32, se intercambian fácilmente.
Actualización 03/08/10: Para un rendimiento aún mejor, trate de hacer un boquete de chispa bajo presión, como se describe aquí: http://www.stephenhobley.com/blog/2008/09/10/petes-quick-hyperbaric-spark-gap-tm/. He usado componentes más pequeños de muestra--media pulgada de cobre tubo de media pulgada tamaño una caja de conexiones de PVC, y funciona muy bien cuando se conecta a una aspiradora pequeña. Ver este video por ejemplo.
